Máquina de Corte de Elétrodos

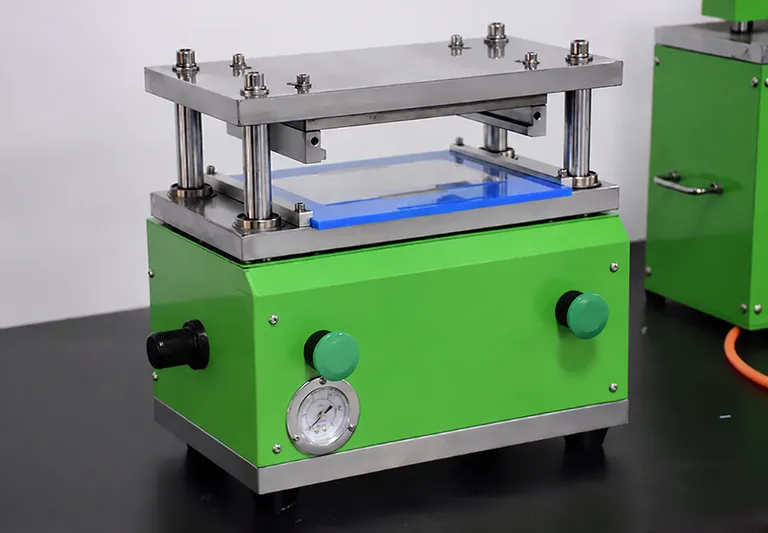

Máquina de Corte e Vinco Pneumática de Laboratório para Folhas de Eletrodos de Bateria
Número do item : MQ02
O preço varia com base em especificações e personalizações
- Precisão de Perfuração
- ±0.1 mm
- Tamanho Máximo de Perfuração
- C150mm incluindo aba do eletrodo × L100mm personalizável
- Vida Útil da Matriz
- Uso normal ≥30.000 vezes
Envio:
Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Por Que Nos Escolher
Processo de pedido fácil, produtos de qualidade e suporte dedicado para o sucesso do seu negócio.
Visão Geral do Produto
Esta máquina de corte e vinco pneumática de laboratório para folhas de eletrodos de bateria é um sistema compacto, acionado pneumaticamente, para formar folhas de eletrodos de bateria com precisão dimensional controlada e qualidade de corte limpa. Os eletrodos em folha são colocados na posição de corte, então uma válvula de partida aciona o cilindro e o conjunto de corte e vinco para formar a peça automaticamente. O eletrodo acabado é removido logo após o corte, apoiando um fluxo de trabalho de preparação direto e repetível.
O equipamento destina-se à preparação de eletrodos para P&D de baterias, incluindo trabalhos onde as abas do eletrodo devem ser incluídas no perfil de corte. Sua estrutura compacta e operação por ar comprimido permitem a instalação dentro de uma glovebox, usando gás consistente com o ambiente da glovebox. O ferramental de matriz intercambiável também suporta diferentes geometrias de eletrodos e requisitos de tamanho máximo de corte específicos do cliente.
Uma estrutura de quatro colunas guia proporciona movimento vertical suave e preciso durante o ciclo de corte. A unidade foi projetada para evitar defeitos comuns nas bordas dos eletrodos, incluindo rebarbas, desprendimento de pó e marcas de indentação. Com uma vida útil da matriz em uso normal de pelo menos 30.000 ciclos, componentes de movimento robustos e uma pressão máxima de perfuração de 1 T, este sistema oferece um desempenho de corte diário confiável para ambientes laboratoriais exigentes.
Principais Recursos
-
Desempenho Controlado de Rebarbas: O equipamento é especificado para rebarbas verticais de não mais que 12 μm e rebarbas horizontais de não mais que 20 μm. Este resultado de corte controlado ajuda os laboratórios a preparar eletrodos com bordas mais limpas para uma montagem de célula subsequente consistente.
-
Alta Precisão de Perfuração: A precisão de perfuração de ±0,1 mm suporta dimensões de eletrodo repetíveis e alinhamento confiável do material da folha, perfis de corte e abas de eletrodo. A precisão é particularmente relevante ao produzir amostras comparáveis em ciclos de desenvolvimento repetidos.
-
Operação Pneumática Compatível com Glovebox: A unidade compacta pode ser colocada dentro de uma glovebox. Ela opera com gás comprimido de 0,5 MPa, com o gás selecionado para corresponder ao ambiente da glovebox quando instalado internamente.
-
Matrizes Intercambiáveis de Longa Vida Útil: O ferramental da matriz é projetado para uma vida útil de uso normal de pelo menos 30.000 operações. As matrizes podem ser trocadas de forma conveniente e rápida, permitindo que os laboratórios adaptem o equipamento a diferentes perfis de corte sem um processo de troca desnecessariamente complexo.
-
Construção Guiada por Quatro Colunas: Quatro colunas guia mantêm um movimento de deslizamento superior e inferior suave e fornecem alta precisão de guia durante o curso de perfuração. Este arranjo mecânico suporta o alinhamento estável da matriz e a formação de corte consistente.
-
Curso de Corte Pneumático Ascendente: Após o operador pressionar a válvula de partida, o cilindro aciona o conjunto da faca de corte e vinco para cima para cortar o eletrodo automaticamente. O curso de corte e vinco de 35 mm fornece um deslocamento mecânico definido para a operação de formação.
-
Proteção da Superfície do Eletrodo: O processo de corte é projetado para produzir eletrodos formados sem rebarbas, perda de pó ou defeitos de indentação. Preservar a condição da folha é importante ao preparar materiais de eletrodo revestidos para manuseio e montagem posteriores.
-
Pegada Laboratorial Prática: Com dimensões totais de C350 mm × L230 mm × A300 mm e um peso de 32 kg, a unidade é dimensionada para instalação em laboratório onde o espaço de trabalho e a capacidade da glovebox são considerações relevantes.
-
Componentes Pneumáticos e de Movimento de Qualidade: O equipamento incorpora componentes pneumáticos Airtac e componentes de movimento de rolamento NSK/Taiwan Baolong. Esses elementos especificados suportam movimento suave e acionamento pneumático confiável dentro da estrutura da máquina.
-
Design Mecânico Manutenível: A placa da faca de corte e os conjuntos de guia podem ser limpos rotineiramente, enquanto as áreas de movimento da coluna guia linear de esferas e da manga guia podem ser lubrificadas. Essa abordagem de manutenção acessível ajuda a manter a operação suave durante o uso prolongado.
Aplicações
| Aplicação | Descrição | Principal Benefício |
|---|---|---|
| Prototipagem de eletrodos de bateria de íon-lítio | Corta folhas de ânodo e cátodo revestidas em perfis de eletrodo controlados durante o trabalho de desenvolvimento de células em laboratório. | Suporta preparação de amostras repetíveis com precisão de perfuração de ±0,1 mm. |
| Preparação de montagem de células em glovebox | Forma folhas de eletrodos dentro de uma glovebox onde o gás de processo corresponde à atmosfera da glovebox. | Mantém a operação de corte compatível com fluxos de trabalho de manuseio fechados. |
| Corte de perfil de aba de eletrodo | Produz formas de eletrodo que incluem abas dentro do comprimento máximo de corte de C150 mm. | Permite que a geometria do eletrodo e da aba seja formada em uma única operação de corte. |
| Triagem de materiais de bateria | Prepara espécimes de eletrodo consistentes para avaliação comparativa de materiais e formulações revestidas. | Limites de rebarbas controlados ajudam a reduzir a variação da qualidade da borda entre as amostras. |
| Preparação de células tipo bolsa em escala de pesquisa | Corta peças de eletrodo de laboratório maiores dentro de uma largura máxima de corte de L100 mm. | Fornece um formato definido para preparar folhas para a construção de células de pesquisa. |
| Preparação de amostras de eletrodos para células tipo moeda | Produz pequenas peças de eletrodo com formato preciso a partir de material em folha antes da montagem e teste. | A substituição rápida da matriz suporta a alteração das geometrias das amostras durante P&D. |
| Laboratórios de bateria universitários | Fornece um sistema de corte compacto para preparação repetível de eletrodos em instalações de pesquisa acadêmica. | A operação simples da válvula de partida e a pequena pegada suportam o uso prático em laboratórios compartilhados. |
| Processamento de folhas de materiais avançados | Forma materiais baseados em folha onde são necessárias bordas limpas e dimensões de perfuração controladas. | A orientação de quatro colunas suporta o movimento estável e preciso da matriz durante ciclos repetidos. |
Especificações Técnicas
| Parâmetro | Especificação |
|---|---|
| Número do Item do Produto | MQ02 |
| Método de alimentação | Alimentação de eletrodo em folha |
| Método de corte | Corte e vinco usando uma matriz/modelo de faca |
| Processo operacional | Coloque o eletrodo na posição de corte e vinco; pressione a válvula de partida; o cilindro aciona o conjunto da faca de corte e vinco para cima para cortar o eletrodo automaticamente; remova o eletrodo para concluir a operação. |
| Uso em glovebox | Pode ser usado dentro de uma glovebox |
| Substituição da matriz | Substituição conveniente e rápida |
| Vida útil da matriz | Uso normal ≥30.000 vezes |
| Qualidade de corte | Sem rebarbas, desprendimento de pó ou marcas de indentação |
| Estrutura de guia | Quatro colunas guia |
| Movimento vertical | Deslizamento superior e inferior suave com alta precisão |
| Rebarba vertical | ≤12μm |
| Rebarba horizontal | ≤20μm |
| Tamanho máximo de perfuração | C150mm incluindo aba do eletrodo × L100mm (personalizável de acordo com os requisitos do cliente) |
| Precisão de perfuração | ±0,1 mm |
| Pressão de perfuração | Máx. 1T (ar comprimido de 0,5MPa); pressão recomendada para perfurar folhas de eletrodo de bateria: 500Kg |
| Curso de corte e vinco | 35mm |
| Ar comprimido | Ar comprimido de 0,5MPa; quando usado dentro de uma glovebox, o gás deve ser consistente com o gás da glovebox |
| Dimensões totais | C350mm*L230mm*A300mm |
| Peso do equipamento | 32kg |
| Conjunto mecânico | Mecanismo de faca da matriz superior, mecanismo de modelo inferior, seção de acionamento, seção de guia, cobertura externa e seção da base |
| Componentes pneumáticos | Airtac |
| Componentes de movimento de rolamento | NSK/Taiwan Baolong |
| Requisito de limpeza de rotina | Limpe a placa da faca de corte e vinco e os conjuntos de guia frequentemente para mantê-los limpos. |
| Requisito de lubrificação | Lubrifique as áreas de movimento linear das colunas guia de esferas e mangas guia para manter o movimento suave. |
| Requisito de armazenamento de longo prazo | Quando não for usado por um longo período, limpe as superfícies das peças móveis e aplique óleo antiferrugem para proteção. |
| Requisito de inspeção de fixadores | Inspecione parafusos, porcas, pinos e outros fixadores regularmente para evitar afrouxamento e evitar incidentes de qualidade do equipamento e segurança pessoal. |
Por que Escolher Este Produto
-
Qualidade de eletrodo repetível: Limites de rebarbas definidos, precisão de perfuração de ±0,1 mm e um mecanismo de quatro colunas guiado suportam a saída controlada em ciclos de corte laboratoriais repetidos.
-
Construído para manuseio limpo de material: O design de corte é especificado para evitar rebarbas, desprendimento de pó e marcas de indentação, ajudando a proteger a condição das folhas de eletrodo preparadas.
-
Vida útil mecânica confiável: Uma vida útil da matriz de pelo menos 30.000 operações de uso normal, combinada com componentes pneumáticos e de movimento de rolamento especificados, suporta o uso laboratorial sustentado.
-
Adaptável a fluxos de trabalho práticos de P&D: Dimensões compactas, compatibilidade com glovebox, trocas rápidas de matriz e tamanho máximo de corte configurável pelo cliente permitem que a unidade se ajuste às mudanças nos requisitos de desenvolvimento.
-
Disciplina de manutenção direta: Os requisitos de limpeza, lubrificação, proteção contra corrosão e inspeção de fixadores são claramente definidos para ajudar a manter a qualidade do movimento, a consistência operacional e a segurança do equipamento.
Entre em contato conosco para obter um orçamento ou uma solução de corte e vinco personalizada adaptada ao tamanho do seu eletrodo, perfil de aba e requisitos de operação em glovebox.
