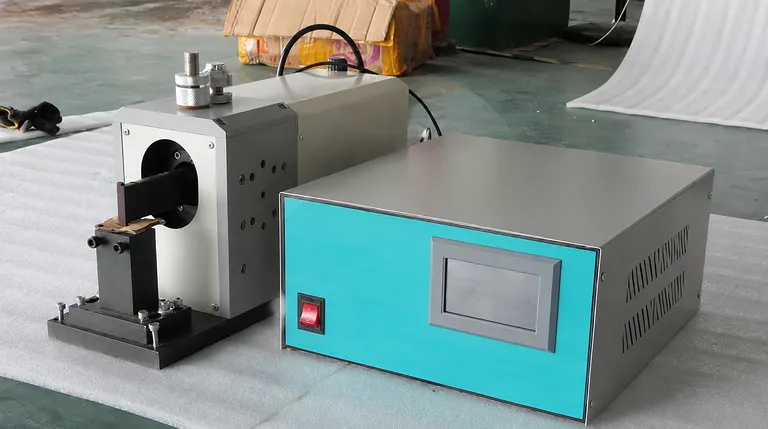

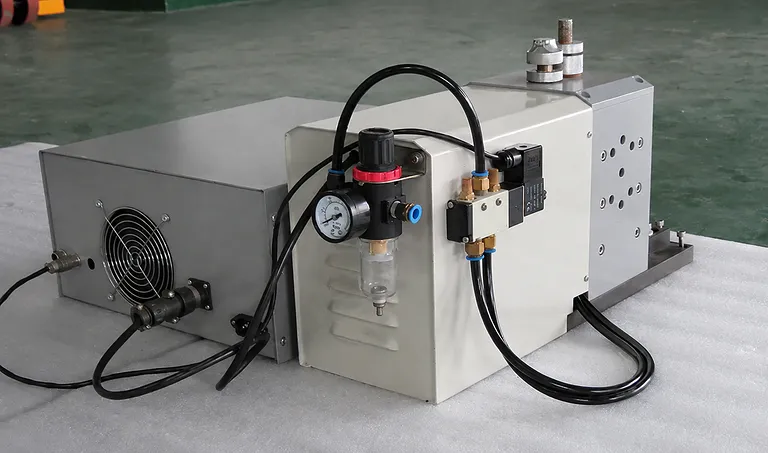

Máquina de Soldadura Ultrassónica Inteligente para Elétrodos de 60 Camadas

Visão Geral do Produto

Esta máquina de soldadura ultrassónica inteligente foi concebida para uma união fiável entre elétrodo e aba (tab) no fabrico e investigação de células de bateria. A sua plataforma ultrassónica de 3600W e 24 kHz combina circuitos regulados de ponte completa, saída de amplitude constante e seguimento automático de frequência para manter uma ação de soldadura forte e estável sem necessidade de ajuste manual de frequência. O controlo baseado em CPU suporta modos de operação orientados por tempo, energia, potência e profundidade, proporcionando aos utilizadores uma base prática de controlo de processo para soldaduras metal-metal exigentes.

O equipamento foi concebido para soldar tiras de alumínio a folhas de alumínio multicamadas e tiras de níquel a folhas de cobre multicamadas, suportando pilhas de elétrodos de até 60 camadas. É adequado para laboratórios de I&D de baterias, linhas-piloto e operações de fabrico que requerem uma união repetível entre aba e elétrodo. Parâmetros de soldadura ajustáveis, visibilidade da operação em tempo real e operação por ecrã tátil bilingue ajudam os técnicos a estabelecer e monitorizar as condições de soldadura de forma eficiente.

Construída com ferramentas ultrassónicas resistentes ao desgaste e um conjunto de sonotrode inferior rígido, esta unidade destina-se a um rendimento consistente sob serviço repetido. O autodiagnóstico no arranque, alarmes de falha, compensação automática de amplitude e limites de dados de qualidade de soldadura ajudam a identificar condições anormais antes que afetem a produção. As soldaduras resultantes são concebidas para serem firmes, com baixa resistência interna, aparência plana e fiáveis em todas as configurações de material e pilha dentro da capacidade declarada.

Principais Características

• Plataforma Ultrassónica de 3600W e 24 kHz: O sistema fornece 3600W de potência ultrassónica a 24 kHz para uma soldadura robusta de elétrodos metal-metal. Os circuitos regulados de ponte completa estão otimizados para uma saída de amplitude constante e seguimento automático de frequência, evitando a necessidade de ajuste manual de frequência durante a operação normal.

• Controlo de Processo por CPU Inteligente: O controlo por CPU suporta modos de tempo, energia, potência e profundidade para se adaptar a diferentes requisitos de processo. Esta flexibilidade permite aos utilizadores selecionar uma abordagem de controlo que se alinhe com o material do elétrodo, material da aba, espessura da pilha de folhas e condição de soldadura necessária.

• Compensação Automática de Amplitude: O equipamento ajusta automaticamente a saída de amplitude para melhorar a estabilidade da amplitude. Ao compensar a saída automaticamente, a unidade suporta um desempenho de soldadura mais consistente e ajuda a manter a consistência da qualidade da soldadura ao longo de ciclos repetidos.

• Soldadura de Elétrodos de até 60 Camadas: A capacidade de soldadura declarada abrange tiras de alumínio de 0,2 mm com até 60 camadas de folha de alumínio e tiras de níquel de 0,2 mm com até 60 camadas de folha de cobre. Os formatos de ponto de soldadura suportados são 3 x 6 mm, 3 x 8 mm e 3 x 12 mm para ambas as aplicações listadas.

• Cabeça de Soldadura de Precisão em Liga de Pó: A cabeça de soldadura é feita de aço de liga de pó importado com elevada dureza. O seu padrão é produzido por retificação de alta precisão, proporcionando uma superfície de trabalho durável e uma vida útil declarada superior a 150.000 ciclos por lado.

• Sonotrode Inferior Rígido Resistente ao Desgaste e ao Calor: O elétrodo ultrassónico inferior utiliza aço de molde especial importado cuidadosamente selecionado. A sua resistência ao desgaste, resistência a altas temperaturas, tenacidade, rigidez mecânica e baixa deformação por tratamento térmico suportam uma consistência de alta frequência e uma amplitude de deslocamento de alta frequência forte e estável.

• Interface de Ecrã Tátil Bilingue de 4,3 Polegadas: Um ecrã tátil anti-interferência de 4,3 polegadas proporciona operação em chinês e inglês. Os utilizadores podem definir o tempo de disparo, tempo de soldadura, potência e tempo de atraso da onda secundária, enquanto a frequência e a potência de soldadura em tempo real são exibidas para observação do processo.

• Autodiagnóstico de Arranque e Alarmes de Falha: No arranque, o sistema de soldadura analisa os parâmetros e exibe-os em tempo real. Quando é detetada uma falha, a unidade emite um aviso de alarme, ajudando a evitar a operação sob condições de falha e apoiando verificações disciplinares de prontidão do equipamento.

• Monitorização de Dados de Qualidade de Soldadura: Os dados de soldadura em tempo real podem ser usados para definir limites de parâmetros superiores e inferiores para cada produto soldado. Quando os valores de operação ficam fora dos limites configurados, o equipamento fornece um aviso de alarme para apoiar a monitorização da qualidade ao nível do produto.

• Resultados de Soldadura Limpos e Fiáveis: O processo de soldadura foi concebido para produzir juntas firmes com baixa resistência interna. Os resultados declarados incluem a ausência de soldadura falsa, vibração de pó, queima do separador, aquecimento da fita isoladora ou fissuras nas abas e folhas dos elétrodos; a área residual de soldadura metal-metal excede 80%.

Aplicações

Especificações Técnicas

Por que escolher este produto

• Estabilidade de processo integrada na arquitetura de controlo: A saída de amplitude constante, o seguimento automático de frequência e a compensação automática de amplitude foram concebidos para manter a saída ultrassónica estável e reduzir a dependência de ajustes manuais durante as operações de soldadura.

• Ferramentas selecionadas para serviço sustentado: A cabeça de soldadura de liga de pó e o elétrodo inferior de aço de molde especial importado priorizam a dureza, resistência ao desgaste, resistência ao calor, rigidez e estabilidade dimensional após o tratamento térmico. Estas escolhas de material suportam uma consistência a longo prazo num ambiente de soldadura de alta frequência.

• Monitorização de qualidade ao nível do equipamento: O autoteste de arranque, a visualização em tempo real da frequência e da potência de soldadura, os alarmes de falha e os limites de dados configuráveis fornecem aos operadores um feedback visível do processo. Isto suporta uma resposta controlada quando as condições se desviam das janelas de soldadura estabelecidas.

• Capacidade adaptada a elétrodos de bateria multicamadas: As configurações de soldadura definidas para conjuntos de alumínio/folha de alumínio e níquel/folha de cobre de até 60 camadas fornecem uma base clara para avaliar a adequação aos requisitos de produção de abas de elétrodos.

• Configuração e verificação focadas no operador: O ecrã tátil bilingue combina uma configuração acessível com definições ajustáveis de tempo, potência e atraso da onda secundária. As informações em tempo real e os resultados de qualidade de soldadura declarados apoiam o trabalho repetível de configuração, inspeção e desenvolvimento de processos.

Contacte-nos para obter um orçamento ou para discutir uma solução de soldadura de elétrodos de bateria configurada em torno da sua pilha de materiais, dimensões das abas, requisitos de ponto de soldadura e necessidades de controlo de processo.
