Máquina de Perfuração Manual para Folhas de Elétrodos de Baterias de Polímero de Lítio

Visão Geral do Produto

Esta máquina de perfuração manual foi concebida para o corte de matrizes de folhas de elétrodos de baterias de polímero de lítio com um fluxo de trabalho simples, controlado pelo operador. Uma folha de elétrodo grande preparada é colocada sobre a matriz de corte, movida para a posição de perfuração e cortada quando o operador pressiona ambos os botões de início. A placa superior fecha-se para completar o corte e abre-se quando os botões são libertados, permitindo um manuseamento claro e repetível durante a preparação do elétrodo.

O equipamento é adequado para laboratórios de baterias de lítio e ambientes de apoio à produção que necessitam de converter folhas de elétrodos revestidas em peças perfuradas para o fabrico de células de polímero. É particularmente relevante para I&D de baterias, processamento de elétrodos em escala piloto, preparação de controlo de qualidade e investigação de materiais, onde a geometria do corte da matriz e a consistência do manuseamento afetam as etapas subsequentes de montagem.

Um cilindro de reforço pneumático-hidráulico de 10T, placas superior e inferior de 40 mm e um paralelismo de placa não superior a 0,15 mm fornecem uma base mecânica robusta para uma perfuração controlada. O tempo de perfuração ajustável, o atraso de início ajustável, a proteção por cortina de luz de segurança e a operação com dois botões ajudam a unidade a manter um ciclo de operação disciplinado sob condições exigentes de laboratório e uso industrial.

Principais Características

• Força de Perfuração Pneumática-Hidráulica de 10T: O sistema utiliza um cilindro de reforço pneumático-hidráulico de 10T para fornecer a força necessária para a perfuração de folhas de elétrodos. O mecanismo de geração de força é acionado por ar comprimido, suportando uma disposição de operação compacta sem uma fonte de energia elétrica especificada separadamente.

• Duas Configurações de Área de Trabalho: O equipamento está disponível com áreas de trabalho superior e inferior de 400 x 400 mm ou 500 x 500 mm. Isto oferece aos compradores uma escolha baseada em referências entre uma superfície de manuseamento de matrizes mais compacta e uma superfície maior para folhas de elétrodos ou layouts de matrizes maiores.

• Geometria da Placa Controlada: Ambas as versões utilizam placas superior e inferior de 40 mm de espessura com um paralelismo não superior a 0,15 mm. Esta relação controlada entre as superfícies de trabalho suporta um engate uniforme da matriz e ajuda a reduzir a variabilidade causada pelo desalinhamento da placa.

• Ciclo de Operação Pneumático Rápido: O ciclo de operação com ar comprimido sem carga é inferior a 4 segundos. Este ciclo curto suporta uma perfuração repetitiva eficiente, preservando o controlo manual de carga e posicionamento necessário para o manuseamento do elétrodo.

• Temporização de Perfuração e Início Ajustável: Um relé temporizador OMRON fornece tempo de perfuração ajustável, enquanto o atraso hidráulico ou de início é ajustável de acordo com a configuração. Estes controlos permitem ao operador definir a sequência em torno da matriz escolhida, condição do material e procedimento de trabalho.

• Controlos de Segurança do Operador: A operação com dois botões requer o uso deliberado de ambas as mãos para iniciar a ação de perfuração. Uma cortina de luz de segurança e um controlo de segurança estão incluídos para adicionar proteção à área da placa.

• Construção em Aço Durável: Os principais componentes estruturais de aço são feitos de aço 45# e galvanizados. O invólucro de chapa metálica tem um acabamento em tinta cinzento-branca cozida, combinando uma escolha de material estrutural durável com um acabamento de equipamento prático.

• Posicionamento a Laser no Formato Maior: A configuração de área de trabalho maior inclui posicionamento a laser. Esta funcionalidade auxilia a colocação do material do elétrodo e da matriz na área de perfuração, melhorando o controlo visual da configuração para trabalhos de formato maior.

Aplicações

Especificações Técnicas

A tabela de configuração destina-se a tornar direta a escolha entre os dois formatos de área de trabalho disponíveis. A versão de 400 x 400 mm é especificada com um cilindro de reforço pneumático-hidráulico padrão de 10T e um ajuste de atraso de início hidráulico. A versão de 500 x 500 mm é especificada com um cilindro de reforço pneumático-hidráulico ajustável de 10T, posicionamento a laser, um atraso de início ajustável e um tamanho total aproximado de 750 x 760 x 1850 mm.

Para ambas as configurações, o ar comprimido a 5-8 atmosferas é a fonte de energia declarada. As equipas de aquisição devem, portanto, avaliar o fornecimento de ar comprimido disponível, a área ocupada pela matriz pretendida, a área de trabalho necessária e o espaço da instalação necessário para a versão selecionada. Os dados fornecidos especificam a gama de pressão de operação e as dimensões externas aproximadas da configuração maior; não são indicadas especificações adicionais de utilidade, peso, elétricas ou de matriz.

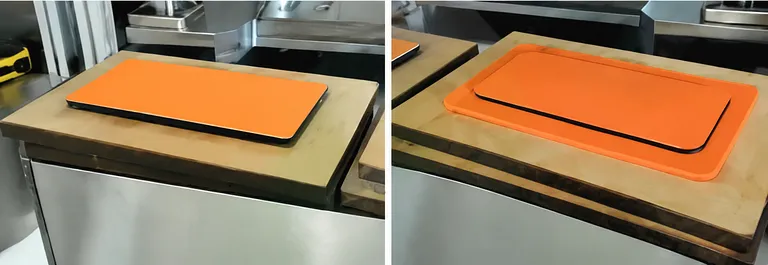

O procedimento de perfuração é deliberadamente simples: a folha de elétrodo cortada é colocada sobre a matriz, a matriz é movida para a posição de perfuração e ambos os botões de início são pressionados. A matriz superior fecha-se enquanto os botões são mantidos pressionados e abre-se após a libertação. Esta sequência direta combina o controlo manual do material com um ciclo de acionamento claramente definido. A cortina de luz de segurança, o controlo de segurança, a disposição de dois botões e a temporização ajustável são considerações integrais ao estabelecer o procedimento de operação para o equipamento.

Por que escolher este produto

• Confiança mecânica para trabalhos repetitivos: A arquitetura do cilindro de reforço pneumático-hidráulico de 10T, as placas de 40 mm e os componentes estruturais de aço 45# galvanizado fornecem uma plataforma forte e construída para o propósito de perfuração de folhas de elétrodos.

• Superfícies de trabalho orientadas para a precisão: O paralelismo da placa especificado de <=0,15 mm oferece aos compradores um critério de alinhamento mensurável ao avaliar a consistência do engate da matriz em toda a área de trabalho.

• Seleção prática de configuração: Escolha a área de trabalho de 400 x 400 mm para um manuseamento compacto da matriz, ou selecione a área de trabalho de 500 x 500 mm quando uma superfície maior e posicionamento a laser forem exigidos pelo fluxo de trabalho.

• Controlo de operação integrado: Tempo de perfuração ajustável, atraso ajustável, iniciação com dois botões e proteção por cortina de luz de segurança suportam um processo controlado e repetível, em vez de uma ação de prensa manual não controlada.

• Acabamento durável e operação simples: Os principais componentes de aço galvanizado e um acabamento de chapa metálica em cinzento-branco cozido complementam uma sequência de operação que é fácil de entender para pessoal treinado.

Contacte-nos para um orçamento ou para discutir a configuração de área de trabalho que melhor se adapta ao seu processo de perfuração de elétrodos de baterias de polímero de lítio.
