Máquina de Corte de Elétrodos
Máquina Automática de Corte e Formação de Folhas de Eletrodos de Bateria
Número do item : MQ04
O preço varia com base em especificações e personalizações
- Velocidade de Produção
- 30–40 cortes/min
- Precisão da Dimensão de Corte
- ≤0,1 mm
- Taxa de Produto Qualificado
- ≥98%
Envio:
Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Por Que Nos Escolher
Processo de pedido fácil, produtos de qualidade e suporte dedicado para o sucesso do seu negócio.
Visão Geral do Produto
Esta máquina automática de corte e formação de folhas de eletrodos de bateria foi projetada para o corte e formação contínuos de materiais de eletrodos de baterias de lítio em rolo. O sistema combina desenrolamento controlado, estabilização de tensão, alinhamento preciso da bobina, alimentação servo-acionada, corte de alta velocidade, coleta de aparas de borda e descarga automática de folhas acabadas em uma linha de produção integrada. Sua arquitetura de movimento coordenado suporta dimensões de eletrodo repetíveis e manuseio eficiente de material.
O equipamento é adequado para a produção de eletrodos de baterias de lítio, desenvolvimento de linhas piloto, fabricação em escala laboratorial e pesquisa de materiais avançados. Ele processa rolos de eletrodos com larguras de até 300 mm, diâmetros de rolo de até 400 mm e espessuras de material de 20 a 180 µm. Uma taxa de rendimento qualificado de pelo menos 98% suporta um planejamento de produção confiável e reduz perdas de material durante o processamento repetido de lotes.
Uma estrutura rígida de tubo quadrado pintado, base de corte fundida, componentes metálicos banhados, estruturas de liga de alumínio, controle de movimento servo e elementos de fixação pneumáticos fornecem uma base robusta para operações exigentes. A correção em malha fechada, a alimentação controlada e o movimento ajustável da plataforma de corte ajudam a manter um desempenho estável ao processar materiais de eletrodos finos e sensíveis.
Principais Características
-
Processamento Automático de Rolo para Folha: O sistema desenrola automaticamente o rolo de eletrodo, guia o material através de estágios de tensão e alinhamento, realiza o corte, coleta as aparas de borda e transfere os eletrodos acabados para uma bandeja de recepção. Isso reduz o manuseio manual e suporta um ritmo de produção consistente.
-
Desenrolamento Inteligente de Velocidade Variável: Um motor de frequência variável e um potenciômetro de detecção de posição coordenam a velocidade de desenrolamento com o processo de produção. A alimentação controlada ajuda a evitar folgas excessivas, tração do material e movimento instável do rolo.
-
Controle Estável de Tensão da Bobina: Um mecanismo de rolo flutuante mantém a tensão adequada do eletrodo durante todo o transporte do material. A tensão estável ajuda a proteger as superfícies revestidas e suporta a consistência dimensional durante o corte de alta frequência.
-
Correção de Precisão em Malha Fechada: Um mecanismo de correção servo trabalha com sensores de alinhamento para fornecer posicionamento de bobina em malha fechada de alta precisão. Este arranjo compensa o desvio lateral antes que o eletrodo entre na estação de corte.
-
Alimentação de Precisão Servo-Acionada: Os rolos de alimentação utilizam superfícies de borracha nitrílica e são acionados por um servomotor com um redutor planetário de precisão. A combinação proporciona uma alimentação controlada e repetível para um posicionamento preciso do eletrodo e um movimento de passo confiável.
-

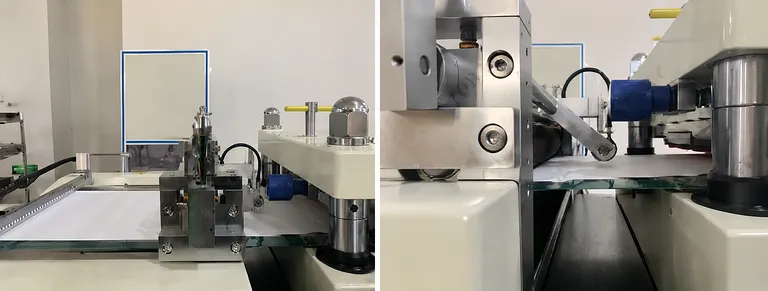

Corte de Alta Velocidade em Estação Única: Uma estação de corte de alta velocidade dedicada é configurada para melhorar o rendimento enquanto mantém o posicionamento controlado do material. A taxa de produção atinge 30–40 cortes por minuto sob condições operacionais adequadas.
-

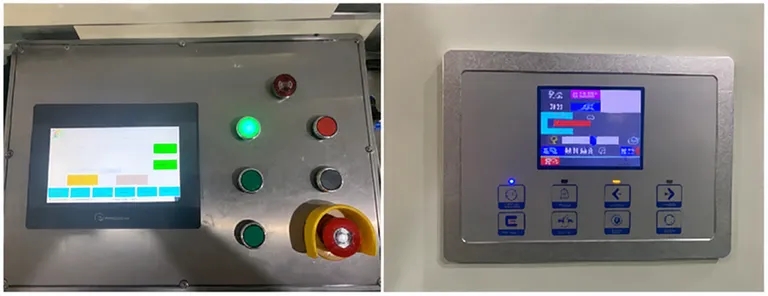

Controle por PLC Programável e Tela Sensível ao Toque: A operação baseada em PLC permite ao operador definir a precisão do passo e a quantidade de corte necessária. A tela sensível ao toque também permite o ajuste manual da plataforma de corte inferior, simplificando a configuração e as mudanças de processo.
-
Movimento Ajustável da Plataforma de Corte: Um motor de passo controla o movimento vertical da plataforma de corte inferior. Cada deslocamento de passo para cima ou para baixo pode ser ajustado através da tela sensível ao toque para uma configuração controlada e operação repetível.
-
Coleta Suave de Aparas de Borda: O mecanismo de coleta de sucata por correia transporta as aparas de borda de forma suave e contínua. O design ajuda a reduzir a interrupção da sucata e evita que o material da borda se quebre durante a coleta.
-
Design Estrutural Industrial: A máquina incorpora uma estrutura principal de tubo quadrado pintado, rolos de alumínio endurecido com tratamento de superfície marrom, rolos de metal banhado, painéis laterais de liga de alumínio e uma base de corte fundida. Esses detalhes de construção suportam estabilidade mecânica a longo prazo e alinhamento repetível.
Aplicações
| Aplicação | Descrição | Principal Benefício |
|---|---|---|
| Produção de Eletrodos de Bateria de Lítio | Corta automaticamente material de rolo de eletrodo positivo ou negativo em formatos de folha configurados para a fabricação de células a jusante. | Melhora a consistência dimensional e reduz o trabalho manual de corte. |
| Linhas Piloto de Bateria | Suporta a formação repetível de eletrodos durante a validação de processos em escala piloto e transferência de produção. | Fornece rendimento controlado e quantidades de lote programáveis. |
| P&D de Bateria em Laboratório | Processa rolos de eletrodo para células tipo moeda, células tipo bolsa e outros fluxos de trabalho de montagem orientados para pesquisa, onde amostras repetíveis são necessárias. | Reduz a variação entre amostras de teste e melhora a repetibilidade experimental. |
| Desenvolvimento de Material de Eletrodo | Manuseia materiais de eletrodo com espessuras de 20 a 180 µm durante estudos de formulação e revestimento. | Suporta a comparação de lotes de material com condições de corte controladas. |
| Preparação de Folhas de Alta Precisão | Produz folhas de eletrodo com precisão de corte de ≤0,1 mm e rebarbas de ≤0,015 mm quando operado dentro das condições especificadas. | Ajuda a manter bordas limpas e dimensões de área ativa consistentes. |
| Pesquisa de Materiais Avançados | Fornece conversão automatizada de rolo para folha para materiais funcionais finos usados em pesquisas de bateria e materiais. | Combina alinhamento, controle de tensão e coleta automática em um único processo. |
| Fabricação de Pequenos Lotes | Produz quantidades definidas usando contagens de corte e precisão de passo configuradas por tela sensível ao toque. | Torna as pequenas tiragens mais fáceis de gerenciar, limitando o desperdício desnecessário de material. |
Especificações Técnicas
Parâmetros de Produto e Processo
| Parâmetro | Especificação |
|---|---|
| Identificador do Produto | MQ04 |
| Aplicação | Corte e formação automática de folhas de eletrodos de bateria de lítio |
| Formato do Material de Entrada | Rolo |
| Largura Máxima do Material de Entrada | ≤300 mm |
| Diâmetro Máximo do Rolo de Entrada | ≤400 mm |
| Espessura do Material de Entrada | 20–180 µm |
| Faixa de Tamanho do Produto | 350 × 350 mm |
| Velocidade de Produção | 30–40 cortes/min |
| Taxa de Produto Qualificado | ≥98% |
| Taxa de Falha do Equipamento | ≤5%; falhas causadas apenas pelo equipamento |
| Precisão de Dimensão de Corte | ≤0,1 mm |
| Altura da Rebarba | ≤0,015 mm |
| Coleta de Material Acabado | Fluxo automático para bandeja de recepção |
| Manuseio de Aparas de Borda | Coleta automática de aparas de borda |
Utilidades e Características Físicas
| Parâmetro | Especificação |
|---|---|
| Fornecimento Elétrico | AC220 ±10% |
| Consumo de Energia | ≤4,5 kW |
| Requisito de Ar Comprimido | ≥0,6 MPa |
| Peso | 2,0 T |
| Dimensões Gerais | 3200 × 1250 × 1500 mm, comprimento × largura × altura |
Controle de Processo e Funções de Movimento
| Função ou Montagem | Configuração e Desempenho |
|---|---|
| Controle de Desenrolamento | Motor de frequência variável com potenciômetro de detecção de posição para desenrolamento inteligente de velocidade variável |
| Controle de Tensão | Mecanismo de rolo flutuante mantém a tensão adequada do eletrodo |
| Alinhamento da Bobina | Mecanismo de correção servo de precisão com sensor de alinhamento e controle de malha fechada de alta precisão |
| Acionamento de Alimentação | Servomotor com redutor planetário de precisão |
| Superfície do Rolo de Alimentação | Rolo de borracha nitrílica |
| Estação de Corte | Estação de corte única de alta velocidade |
| Sistema de Controle Principal | Controle por programa PLC |
| Interface do Operador | Tela sensível ao toque para definir a precisão do passo e a quantidade de corte |
| Ajuste da Plataforma de Corte Inferior | Movimento vertical controlado por motor de passo com ajuste via tela sensível ao toque para cada deslocamento de passo para cima ou para baixo |
| Acionamento da Coleta de Aparas de Borda | Motor com velocidade ajustável |
| Transportador de Aparas de Borda | Sistema de coleta por correia de tração usando uma correia transportadora de papel pardo |
Configuração dos Principais Componentes
| Montagem | Componentes Principais |
|---|---|
| Montagem de Desenrolamento e Alinhamento | Estrutura principal de tubo quadrado pintado, motor de frequência variável, haste de empurrar servo, rolo de alumínio endurecido com superfície marrom, componentes metálicos banhados e componentes de liga de alumínio |
| Montagem do Rolo Frontal | Componentes metálicos banhados e tambor de rolo metálico banhado |
| Montagem de Alimentação de Rolo Pareado | Base metálica banhada, servomotor, redutor planetário, rolo de borracha nitrílica, cilindro de prensagem para junção de fita e plataforma de aço inoxidável para junção de fita |
| Montagem de Corte | Base da máquina fundida com transmissão metálica e componentes móveis |
| Montagem de Coleta de Aparas de Borda | Motor com velocidade ajustável, tambor de rolo metálico banhado, painéis laterais de liga de alumínio e correia transportadora de papel pardo |
Por que Escolher Este Produto
-
Consistência de Produção Controlada: A alimentação servo, o gerenciamento de tensão por rolo flutuante e o alinhamento em malha fechada trabalham juntos para estabilizar o posicionamento do eletrodo em ciclos repetidos.
-
Construção Orientada para a Precisão: A base de corte fundida, rolos banhados, componentes de alumínio endurecido, redutor de precisão e ajuste controlado da plataforma fornecem uma base mecânica forte para uma produção precisa de folhas.
-
Manuseio Confiável de Materiais Finos: A máquina é configurada para materiais de eletrodo de 20 a 180 µm, com recursos de processo que ajudam a limitar o desvio lateral, tensão descontrolada, danos nas bordas e alimentação inconsistente.
-
Operação Eficiente de Laboratório para Piloto: Quantidades de corte programáveis, precisão de passo ajustável, recepção automática e coleta contínua de aparas de borda tornam o equipamento prático para lotes de pesquisa e produção repetida em linha piloto.
-
Potencial de Suporte Técnico Integrado: Os requisitos de utilidade definidos, a arquitetura completa de controle de movimento e as funções de processo configuráveis fornecem uma base clara para comissionamento, treinamento de operadores e suporte a processos específicos da aplicação.
Entre em contato conosco para obter um orçamento e uma solução personalizada para suas dimensões de eletrodo, materiais de rolo, volume de produção e fluxo de trabalho de fabricação de baterias.
