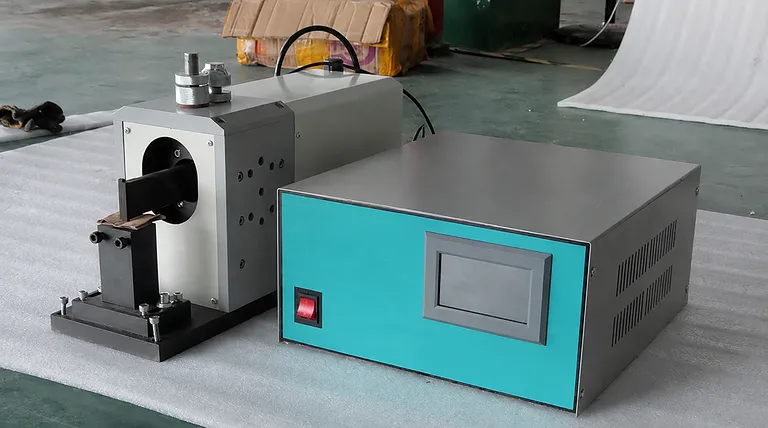

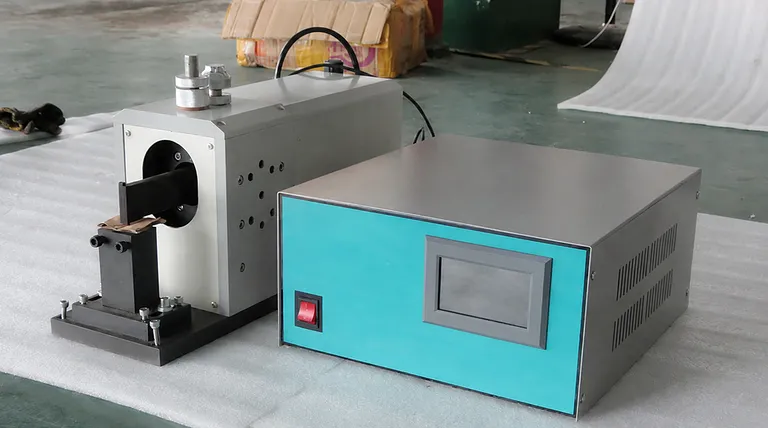

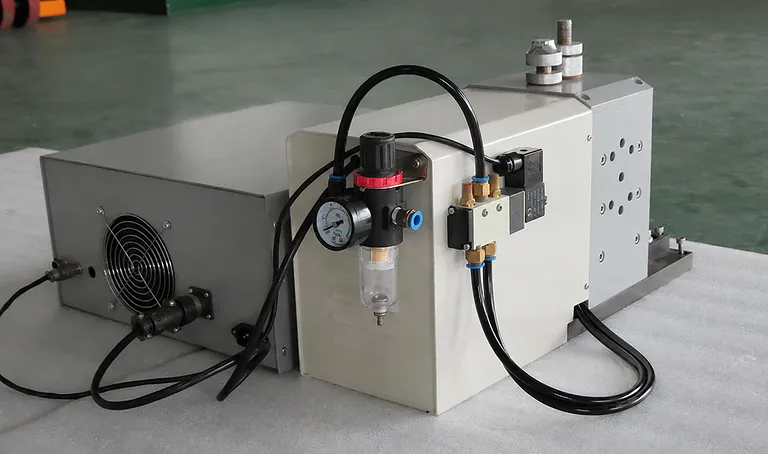

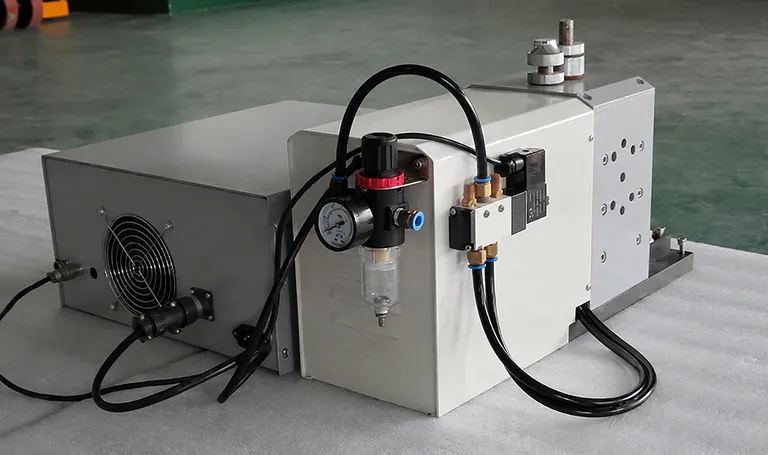

Máquina de Soldadura Ultrassónica Inteligente de 4500W para Abas de Bateria com 70 Camadas de Elétrodos

Visão Geral do Produto

Este sistema de soldadura ultrassónica inteligente foi concebido para a união de alta resistência de abas de bateria e pilhas de elétrodos, onde a consistência da junta, a baixa resistência e o controlo do processo são essenciais. A sua saída ultrassónica de 4500 W, frequência de funcionamento de 24 kHz, controlo por CPU e circuito de ponte completa de amplitude constante foram concebidos para fornecer energia estável durante trabalhos de produção exigentes. O seguimento automático de frequência elimina a necessidade de ajuste manual e ajuda a manter uma saída de soldadura repetível à medida que as condições de funcionamento mudam.

O equipamento é adequado para tarefas de fabrico de células de bateria que envolvem fita de alumínio em folha de alumínio e fita de níquel em folha de cobre. Suporta pilhas de material de até 70 camadas de folha, tornando-o relevante para desenvolvimento laboratorial, trabalho em linha piloto e processamento controlado de abas de elétrodos. Os modos de funcionamento configuráveis com base em tempo, energia, potência e profundidade permitem que as equipas de processo selecionem uma abordagem de soldadura apropriada para a junta e a construção do material.

Construída em torno de ferramentas resistentes e parâmetros de funcionamento monitorizados, esta unidade destina-se a uma utilização repetida e fiável. O sonotrodo de soldadura em liga de pó, o elétrodo inferior em aço de molde especial importado, a amplitude de deslocamento de alta frequência controlada e a compensação automática de amplitude trabalham em conjunto para suportar soldaduras fortes e limpas, protegendo simultaneamente os materiais sensíveis da bateria contra danos evitáveis no processo.

Principais Características

• Saída de Ponte Completa de Amplitude Constante: O circuito regulado de ponte completa otimizado fornece uma saída ultrassónica de amplitude constante. O seguimento automático de frequência mantém o funcionamento sem ajuste manual de frequência, suportando um desempenho estável através de ciclos de soldadura repetidos.

• Controlo Inteligente Multimodo: O controlo por CPU suporta modos de tempo, energia, potência e profundidade para uma configuração flexível do processo. Isto dá aos operadores um controlo prático sobre os parâmetros que regem a formação da soldadura em diferentes combinações de abas, folhas, espessuras e contagem de camadas.

• Plataforma de Soldadura de 4500 W e 24 kHz: A saída nominal de 4500 W a 24 kHz fornece a energia ultrassónica necessária para aplicações de soldadura de abas de bateria. O movimento de alta frequência controlado foi concebido para produzir uma ação de soldadura forte e estável na interface da junta.

• Sonotrodo de Soldadura de Longa Duração em Liga de Pó: O sonotrodo de soldadura utiliza aço de liga de pó importado com elevada dureza e padrão retificado com precisão. A sua vida útil especificada excede 150.000 operações por lado, ajudando a reduzir a interrupção de ferramentas em trabalhos de soldadura repetidos.

• Elétrodo Inferior Resistente ao Desgaste: O elétrodo inferior ultrassónico é fabricado a partir de aço de molde especial importado selecionado. A resistência ao desgaste, resistência a altas temperaturas, tenacidade, rigidez mecânica e baixa deformação após tratamento térmico suportam uma frequência de saída ultrassónica consistente e uma amplitude de deslocamento de alta frequência robusta.

• Qualidade de Soldadura Limpa para Abas de Bateria: O processo de soldadura foi concebido para formar juntas firmes com baixa resistência interna, evitando soldaduras falsas, vibração de pó, queima do separador, aquecimento da fita isoladora e fissuras na aba ou na folha do elétrodo. A área da interface soldada residual entre metais é superior a 80%.

• Acabamento de Superfície Controlado: As juntas concluídas são concebidas para permanecer planas e sem rugas, sem rebarbas salientes no lado inverso. Pontos de soldadura claros e completos e locais de soldadura sem fissuras ajudam os utilizadores a avaliar a integridade da junta antes das etapas de montagem da célula a jusante.

• Ecrã Tátil Bilingue de 7 Polegadas: Um ecrã tátil de 7 polegadas resistente a interferências fornece interfaces de utilizador em chinês e inglês. Os operadores podem definir o tempo de disparo, tempo de soldadura, potência e atraso da onda secundária enquanto visualizam a frequência e a potência de soldadura em tempo real.

• Autodiagnóstico de Arranque e Alarmes: Ao ligar, o sistema analisa os parâmetros do sistema de soldadura e exibe-os em tempo real. As condições de falha geram um alarme, ajudando a impedir o funcionamento quando o equipamento identifica uma condição anormal do sistema.

• Assistência à Qualidade dos Dados de Soldadura: Podem ser definidos limites superiores e inferiores a partir de dados de soldadura em tempo real para monitorizar produtos individuais. Quando um parâmetro de soldadura cai fora da banda configurada, o equipamento emite um alarme para uma revisão de qualidade atempada.

• Compensação Automática de Amplitude: A unidade ajusta automaticamente a saída de amplitude para manter a amplitude mais estável. Esta compensação suporta a estabilidade da soldadura e ajuda a manter uma qualidade de soldadura consistente durante o funcionamento.

Aplicações

Especificações Técnicas

Porquê Escolher Este Produto

• Capacidade de Pilha de Bateria Dedicada: As capacidades de soldadura de alumínio com alumínio e níquel com cobre especificadas abordam pilhas de folha de até 70 camadas, com dimensões de ponto de soldadura definidas para a união controlada de abas de bateria.

• Estabilidade de Processo por Design: A saída de amplitude constante, o seguimento automático de frequência e a compensação automática de amplitude estão integrados para estabilizar o processo de soldadura ultrassónica e apoiar resultados consistentes durante o funcionamento repetido.

• Ferramentas para Serviço Repetido: O sonotrodo de soldadura de liga de pó de elevada dureza e retificado com precisão e o elétrodo inferior de aço de molde especial são selecionados pela durabilidade, rigidez, resistência ao desgaste e desempenho estável de alta frequência.

• Visibilidade de Qualidade na Máquina: A visualização da frequência e da potência de soldadura em tempo real, autotestes de arranque, alarmes de falha e limites de dados configuráveis fornecem aos operadores informações diretas para monitorizar as condições de soldadura e a qualidade do produto.

• Proteção de Materiais Sensíveis: O resultado de soldadura especificado foca-se em juntas firmes e de baixa resistência, sem soldadura falsa, vibração de pó, queima do separador, aquecimento da fita isoladora ou fissuras na aba e na folha do elétrodo.

Contacte-nos para obter um orçamento ou uma solução personalizada adaptada ao seu material de aba de bateria, contagem de camadas de folha e tamanho de ponto de soldadura necessário.
