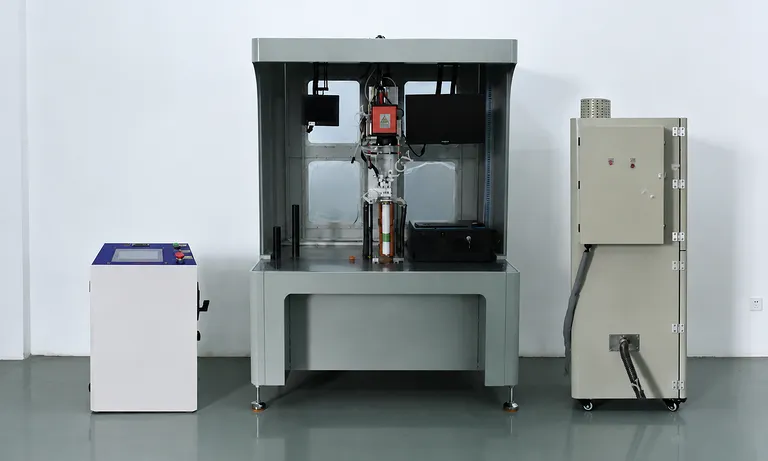

Máquina de Soldagem a Laser de Coletores de Corrente de Eletrodo Positivo e Negativo

Visão Geral do Produto

Este sistema foi projetado para soldagem a laser de coletores de corrente positivos e negativos em células de bateria de aba completa. Um dispositivo de posicionamento de célula dedicado estabelece a referência de trabalho, enquanto uma cabeça de pressão de posicionamento do coletor mantém o coletor firmemente no lugar antes que a soldagem a laser baseada em galvanômetro seja realizada. O resultado é uma estação de soldagem de carga manual controlada que suporta a fixação repetível do coletor dentro de uma sequência de produção definida.

O equipamento destina-se a operações de fabricação de células de bateria onde as células preparadas requerem soldagem de coletores positivos e negativos antes do revestimento manual. É relevante para P&D de baterias, produção piloto, desenvolvimento de processos e ambientes de fabricação que necessitam de um fluxo de trabalho definido desde o carregamento da célula até a colocação do coletor, soldagem, extração de poeira e inserção na carcaça a jusante.

Construída em torno de posicionamento pneumático, orientação por dispositivo, um conjunto de soldagem a laser e controle elétrico baseado em CLP, esta unidade atende aos requisitos práticos de uma estação de trabalho de produção. Sua taxa de aprovação de produto relacionada ao equipamento declarada é de 99%, com disponibilidade de equipamento de pelo menos 95% para falhas causadas pelo equipamento, ajudando as equipes a avaliar a consistência do processo juntamente com a capacidade de produção.

Principais Recursos

• Posicionamento de Célula Guiado por Dispositivo: Um mecanismo dedicado de posicionamento de célula combina acionamento por cilindro com localização por dispositivo para estabelecer uma referência estável para a célula preparada. Isso suporta a apresentação consistente da peça de trabalho antes da colocação e soldagem do coletor.

• Fixação Controlada do Coletor: O mecanismo da cabeça de pressão de soldagem usa um cilindro, trilho guia e arranjo de mola para pressionar e segurar o coletor durante a etapa de soldagem. A retenção mecânica segura é fundamental para manter a posição pretendida do coletor enquanto o processo a laser é executado.

• Conjunto de Soldagem a Laser por Galvanômetro: O mecanismo de soldagem do coletor integra um galvanômetro, cilindro de posicionamento e fonte de laser. Este conjunto é configurado para completar a soldagem a laser de ambos os coletores de corrente, positivo e negativo, na sequência definida.

• Fluxo de Trabalho do Operador Definido: O processo começa com o carregamento manual de uma célula achatada, seguido pela colocação manual do coletor, prensagem pneumática do coletor, soldagem por galvanômetro, extração de poeira e inserção manual na carcaça. Esta sequência clara ajuda as equipes de produção a organizar as responsabilidades de manuseio em torno da operação de soldagem.

• Controle por CLP e Tela Sensível ao Toque: O sistema de controle elétrico inclui um CLP, tela sensível ao toque, sensores de detecção, relés, botões e componentes de controle associados. Esta base de hardware suporta ações coordenadas da máquina e interação do operador na estação.

• Meta de Produção Focada: A capacidade da máquina única é especificada em não menos que 2 PPM, sujeita a diferenças de material e processo. Isso fornece uma referência de produtividade definida para balanceamento de linha, considerações de pessoal e planejamento de processos.

• Construção Mecânica Consciente da Corrosão: O corpo usa construção de tubo quadrado de aço estrutural e a plataforma usa placa de aço estrutural com revestimento de níquel ou cromo. A estrutura de liga de alumínio com painéis de PVC transparente forma o gabinete, enquanto alumínio, aço inoxidável ou materiais eletrodepositados resistentes à corrosão são priorizados para a estrutura da máquina.

• Design Ergonômico do Equipamento: A máquina foi projetada para oferecer um bom desempenho ergonômico. Para operações de carga e descarga manuais, este foco suporta a interação prática com a célula, o coletor, a interface de controle e a sequência da peça de trabalho acabada.

Aplicações

Especificações Técnicas

Por que Escolher Este Produto

• Sequência de Soldagem Especializada: O equipamento é configurado em torno do fluxo de trabalho real de soldagem de coletores: localizar a célula, posicionar o coletor, aplicar retenção pneumática controlada, soldar através do conjunto de galvanômetro, extrair poeira e transferir a célula concluída para o revestimento.

• Engenharia voltada para a Consistência do Processo: O posicionamento por dispositivo, a orientação da cabeça de pressão, a fixação suportada por mola, o acionamento pneumático e o controle por CLP com capacidade de sensor formam uma base coordenada para operação repetível no nível da estação de trabalho.

• Desempenho de Produção Definido: Uma taxa de aprovação de produto de 99% relacionada ao equipamento, pelo menos 95% de disponibilidade de equipamento para falhas causadas pelo equipamento e uma saída de máquina única de pelo menos 2 PPM fornecem às equipes de compras e fabricação pontos de referência concretos para avaliação técnica.

• Seleção de Materiais Industriais: Construção em aço estrutural, revestimento de plataforma em níquel ou cromo, estrutura de gabinete em liga de alumínio, painéis de PVC transparente e preferência por materiais resistentes à corrosão suportam uma construção robusta da máquina adequada para ambientes operacionais de rotina.

• Integração Prática do Operador: O carregamento manual, a colocação do coletor e a inserção na carcaça são combinados com um sistema de controle elétrico equipado com tela sensível ao toque e um objetivo de design ergonômico, permitindo que a unidade se ajuste a uma função de produção claramente definida.

Entre em contato conosco para obter um orçamento ou para discutir uma solução de soldagem de coletores alinhada aos requisitos do seu processo de células de bateria.
