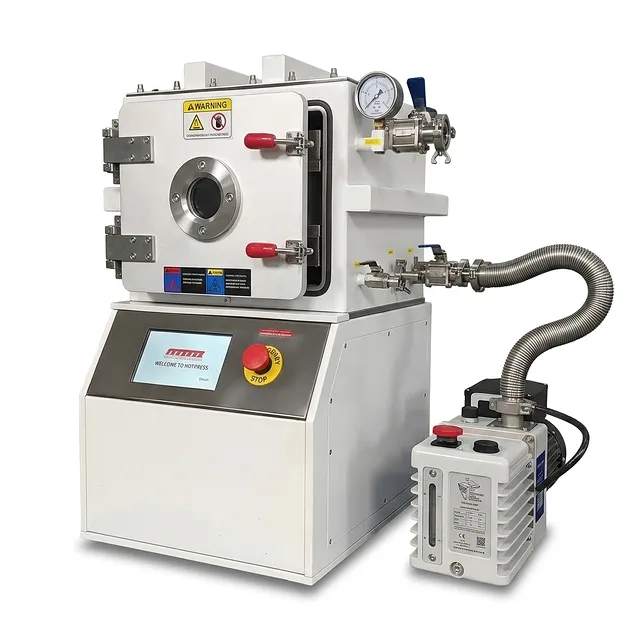

Prensa a Quente a Vácuo de 40 Toneladas 400x400mm com Controle Independente de Temperatura e Pressão

Visão Geral do Produto

Este sistema é uma prensa a quente a vácuo de precisão projetada para consolidação de materiais sob alta pressão e alta temperatura em um ambiente controlado. Com uma força máxima de 40 toneladas sobre uma área de placa de 400×400 mm e capacidade de vácuo de até -0,1 MPa, oferece paralelismo excepcional e uniformidade de pressão. A câmara integrada de aquecimento e vácuo permite o processamento avançado de materiais sensíveis ao ar que requerem condições livres de contaminação.

Ideal para laboratórios de pesquisa e produção piloto, este equipamento é amplamente utilizado na densificação de eletrodos de bateria, laminação de eletrólitos de estado sólido, sinterização de compósitos cerâmicos e moldagem de polímeros. Sua capacidade de programar independentemente o aumento de temperatura e a carga hidráulica garante que os materiais sejam submetidos à compressão apenas em estados térmicos ideais, prevenindo danos por cisalhamento em estágios iniciais.

Projetada para durabilidade, a estrutura rígida de quadro fechado de 600 kg limita a deformação elástica a níveis micrométricos, mesmo sob carga total. Combinada com aquecimento balanceado industrial de 380V, barreiras térmicas e uma câmara de vácuo de aço inoxidável polido, esta unidade garante repetibilidade a longo prazo e operação segura em ambientes exigentes e de operação contínua.

Características Principais

• Estrutura de Carga Rígida de Quatro Colunas: A maciça estrutura soldada de 600 kg emprega um design de quadro fechado que contrapõe a força de reação de 400 kN, mantendo o paralelismo das placas dentro de tolerâncias estreitas e garantindo deflexão da estrutura em nível micrométrico para distribuição uniforme de pressão em toda a área de 400×400 mm.
• Aquecimento por Matriz Simétrica: Um sistema de aquecimento de 5,5 kW com alimentação trifásica de 380V distribui elementos de aquecimento em uma matriz uniforme nas placas, minimizando gradientes térmicos e pontos quentes — crítico para alcançar qualidade consistente da peça em processos sensíveis à temperatura.
• Câmara de Aço Inoxidável de Alto Vácuo: Fabricada em aço inoxidável SUS304 de paredes espessas com superfícies internas polidas espelhadas, a câmara é testada quanto a vazamentos usando pressão e espectrometria de massa de hélio, fornecendo um vácuo estático de até -0,1 MPa para evacuar voláteis e prevenir oxidação.
• Porta Dupla de Gás com Microajuste: Após a evacuação, fluxos controlados de N₂ ou Ar podem ser introduzidos por meio de válvulas de medição de precisão, criando uma atmosfera inerte protetora para materiais sensíveis, como compostos de lítio ou ligas de alta temperatura.
• Perfilamento Independente de Temperatura-Pressão: Os operadores podem desacoplar rampas térmicas do carregamento hidráulico, programando pontos de ajuste de temperatura antes de iniciar a compressão; isso evita tensões de cisalhamento prematuras nos materiais em seus pontos de amolecimento ou transição de fase, melhorando a uniformidade da densificação.
• Circuitos Integrados de Resfriamento a Água: Canais de resfriamento direto integrados nas placas permitem dissipação rápida de calor ao término do ciclo; isso não apenas reduz o tempo de ciclo, mas também protege os elementos de aquecimento contra deriva a longo prazo devido ao excesso de calor residual.
• Barreiras de Isolamento Térmico: Placas isolantes posicionadas entre as placas aquecidas e o atuador hidráulico protegem vedações e componentes de temperaturas altas sustentadas, estendendo os intervalos de serviço e garantindo acionamento confiável.
• Integração Elétrica Industrial: O sistema requer uma alimentação trifásica de 380V 50Hz, disjuntor recomendado de 16A e aterramento adequado; é projetado para ambientes industriais robustos com conformidade com códigos elétricos padrão.

Aplicações

Especificações Técnicas

Por Que Escolher Este Produto

• Paralelismo Definitivo Sob Carga: A estrutura rígida de 600 kg minimiza a abertura da estrutura, mantendo o paralelismo das placas dentro de tolerâncias estreitas mesmo a 40 toneladas — essencial para prensagem de grande formato onde a uniformidade de borda a borda determina a qualidade da peça.
• Uniformidade Térmica para Repetibilidade: O layout da matriz de aquecimento elimina pontos quentes, enquanto o resfriamento a água integrado acelera os tempos de ciclo e preserva a precisão do elemento aquecedor, permitindo pesquisa de alto rendimento sem deriva.
• Processamento Livre de Contaminação: A câmara de vácuo polida em SUS304 e capacidade de -0,1 MPa, combinadas com duas entradas de gás, fornecem um ambiente imaculado para materiais sensíveis à oxidação ou propensos a liberação de gases, reduzindo rejeições.
• Projetado para Laboratórios Industriais: Projetado para operação trifásica de 380V com proteção de circuito robusta e barreiras de segurança térmica, este sistema atende aos altos ciclos de trabalho de ambientes profissionais de desenvolvimento.
• Programação de Processo Flexível: Perfis desacoplados de temperatura e pressão permitem simular comportamentos complexos de materiais durante sinterização ou laminação, garantindo densificação ideal na janela térmica correta.

Entre em contato com nossa equipe para configurar uma solução de prensa a quente a vácuo adequada aos seus requisitos de processo e receber uma cotação personalizada.
