Máquina de Soldadura por Ultrassons de Metais para Uso em Glovebox

Visão Geral do Produto

Este sistema de soldadura por ultrassons de metais está configurado para a união de precisão de fita de alumínio de 0,1 mm a tampas de células de bateria. Combina um gerador de alta potência com uma cabeça de soldadura compacta para apoiar trabalhos de interconexão controlados, onde a geometria de soldadura repetível, dimensões de instalação práticas e ferramentas específicas para o processo são fundamentais. A área de soldadura de 1,5 x 3 mm indicada fornece uma base definida para aplicações de soldadura de tampas, enquanto ferramentas personalizadas podem ser especificadas para o processo necessário.

O equipamento destina-se à soldadura de tampas associada a formatos de bateria cilíndrica 18650, 21700 e similares. O seu requisito elétrico de 220V e as condições definidas de fornecimento de ar comprimido tornam-no adequado para ambientes laboratoriais e de suporte à produção que possam fornecer os serviços especificados. É particularmente relevante para equipas de I&D de baterias, desenvolvimento de montagem de células e processamento de materiais que necessitem de avaliar ou realizar a união de fita de alumínio a tampas num fluxo de trabalho controlado.

O sistema é fornecido com instrumentação métrica em toda a sua extensão, simplificando o alinhamento com a documentação laboratorial e as práticas de inspeção dimensional. Uma ligação de linha de emissão do transdutor de três metros à caixa de controlo elétrico suporta a colocação prática da cabeça de soldadura e do gerador dentro da área de trabalho disponível. A capacidade de programação em chinês e inglês também suporta a operação em ambientes técnicos bilingues.

Principais Características

• Processo Definido de Soldadura de Alumínio a Tampa: O processo referenciado é a soldadura de fita de alumínio de 0,1 mm a uma tampa, com uma área de soldadura especificada de 1,5 x 3 mm. Isto dá às equipas de engenharia um ponto de partida claro para configurar o trabalho de interconexão de tampas.

• Suporte para Formatos de Tampas de Células Cilíndricas: O equipamento é descrito para a soldadura de tampas utilizadas em formatos de células 18650, 21700 e similares. Isto torna a unidade aplicável onde a flexibilidade de formato de célula é necessária durante o desenvolvimento de baterias e avaliação de montagem.

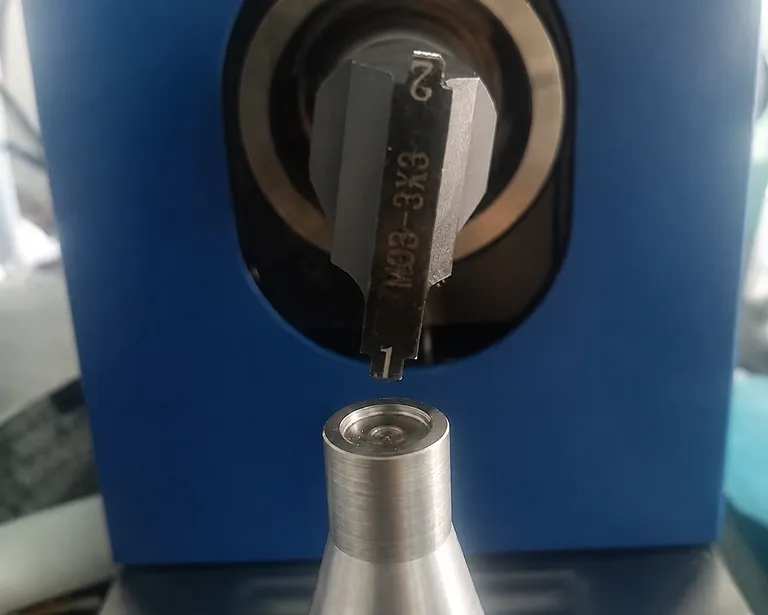

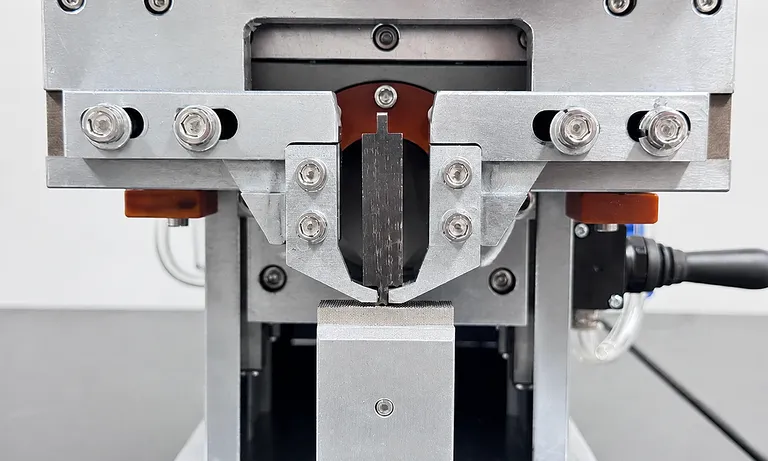

• Ferramentas de Soldadura Personalizáveis: A cabeça de soldadura pode ser emparelhada com ferramentas personalizadas para a área de soldadura e aplicação necessárias. Isto permite que a interface do processo seja adaptada à fita, tampa e requisitos de desenvolvimento de produção reais, em vez de depender de uma ferramenta de tamanho único.

• Compatibilidade com Energia Laboratorial de 220V: O sistema opera a partir de uma fonte de alimentação elétrica de 220V ±10%. Este requisito de entrada claramente definido ajuda as instalações a verificar a compatibilidade dos serviços antes da instalação e suporta uma integração direta em espaços laboratoriais devidamente provisionados.

• Condições de Operação Pneumática Especificadas: O ar comprimido deve ser fornecido a 0,4 a 0,6 MPa, com humidade abaixo de 48% e temperatura ambiente não superior a 45°C. Estes limites declarados fornecem uma base prática para manter o ambiente operacional necessário.

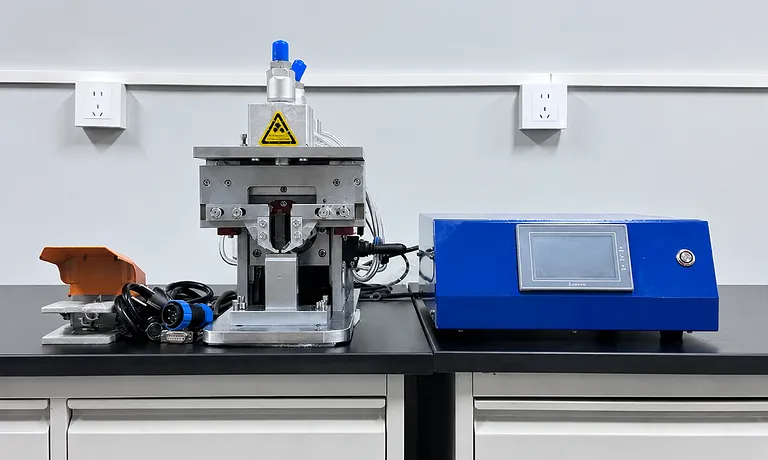

• Layout de Equipamento Compacto e Separável: O gerador de alta potência mede 480 mm x 365 mm x 202 mm, enquanto a cabeça de soldadura mede 420 mm x 180 mm x 290 mm no seu ponto mais alto. Separar estes componentes ajuda os planeadores a avaliar o espaço disponível na bancada, no recinto ou adjacente à glovebox.

• Ligação do Transdutor de Três Metros: A linha de emissão do transdutor que liga a cabeça de soldadura à caixa de controlo elétrico é especificada em 3 m. Este comprimento de ligação dá aos instaladores uma tolerância de encaminhamento definida ao posicionar a cabeça de processo e o gerador.

• Instrumentação Métrica: Todos os instrumentos de medição no equipamento utilizam unidades métricas. Isto reduz o trabalho de conversão durante a configuração, registo de processos, verificações de manutenção e relatórios técnicos internos.

• Requisito de Programa Bilingue: A unidade requer capacidade de programação em chinês e inglês. Isto suporta a implementação onde operadores, equipas de engenharia e documentação de processos devem trabalhar em ambos os ambientes linguísticos.

Aplicações

Especificações Técnicas

As informações dimensionais devem ser revistas durante o planeamento da instalação. A área ocupada e a altura do gerador estabelecem o espaço necessário para o componente de alta potência, enquanto as dimensões da cabeça de soldadura definem o envelope físico máximo no topo da cabeça. Juntamente com o comprimento especificado de três metros da linha de emissão do transdutor, estes valores permitem que a equipa de processo determine se a bancada, recinto, estação adjacente à glovebox ou área de montagem pretendida pode acomodar o arranjo de equipamento proposto.

A prontidão elétrica e pneumática também deve ser confirmada antes do comissionamento. A alimentação elétrica deve permanecer dentro do intervalo declarado de 220V ±10%. A fonte de ar deve fornecer 0,4 a 0,6 MPa, enquanto o ambiente de instalação deve manter a humidade abaixo de 48% e a temperatura igual ou inferior a 45°C. Registar estes requisitos na lista de verificação de aceitação do local ajuda a garantir que o equipamento seja instalado sob as condições identificadas para a operação.

Para o processo de soldadura em si, a área de soldadura de 1,5 x 3 mm é a geometria de referência declarada para a união de fita de alumínio de 0,1 mm a uma tampa. Onde for necessária uma forma de tampa, perfil de fita ou interface de junta diferente, a capacidade de ferramentas personalizadas disponível deve ser abordada durante a revisão técnica. Isto permite que a ferramenta selecionada reflita a aplicação real em vez de assumir que uma geometria de soldadura se aplica a todas as configurações de células cilíndricas.

Porquê Escolher Este Produto

• Configuração focada no processo: A unidade é especificada em torno de uma tarefa concreta de união de fita de alumínio a tampa, em vez de uma alegação de soldadura de uso geral indefinida. Os compradores podem avaliar a aplicação em relação à espessura de fita de 0,1 mm declarada e à área de soldadura de 1,5 x 3 mm.

• Detalhes de instalação fornecidos antecipadamente: Dimensões do gerador, dimensões da cabeça de soldadura, comprimento da ligação, entrada de energia, pressão pneumática, limite de humidade e limite de temperatura são todos identificados. Isto apoia um planeamento de instalações mais disciplinado e reduz a incerteza durante a avaliação técnica.

• Flexibilidade de ferramentas para requisitos de junta reais: Ferramentas de soldadura personalizáveis permitem que a interface do processo seja revista em relação à geometria da tampa e da fita exigida pelo projeto. Isto é importante para equipas que transitam entre células protótipo, trabalho piloto e tarefas de montagem específicas de formato.

• Construído para fluxos de trabalho técnicos controlados: Instrumentação métrica e capacidade de programação em chinês-inglês apoiam a operação e documentação claras em ambientes laboratoriais e industriais com equipas bilingues.

• Cobertura relevante de células cilíndricas: As aplicações de tampas referenciadas 18650, 21700 e similares tornam o equipamento uma opção focada para organizações que trabalham com formatos de bateria cilíndrica estabelecidos.

Contacte-nos para um orçamento ou uma solução de ferramentas personalizada adaptada ao seu processo de soldadura de fita de alumínio a tampa, formato de célula e condições de instalação.
