Máquina de Corte de Elétrodos

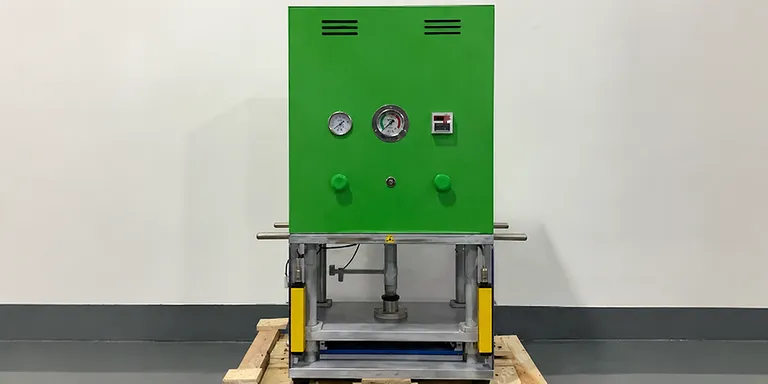

Máquina de Corte e Vinco Semiautomática para Folhas de Eletrodos de Células Pouch
Número do item : MQ03
O preço varia com base em especificações e personalizações
- Precisão de Corte
- +/-0,1 mm
- Capacidade
- 800-2000 UN/H
- Tamanho Máximo de Corte
- 280 incluindo aba x 180 mm ou 320 incluindo aba x 240 mm
Envio:
Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Por Que Nos Escolher
Processo de pedido fácil, produtos de qualidade e suporte dedicado para o sucesso do seu negócio.
Visão Geral do Produto
Este equipamento semiautomático foi projetado para o corte e vinco de precisão de folhas de eletrodos de células pouch durante a pesquisa de baterias e fabricação de células. Um dispositivo de posicionamento infravermelho ajuda os operadores a alinhar o material do eletrodo com precisão antes do corte, enquanto o cilindro intensificador pneumático-hidráulico aciona o conjunto de matrizes para baixo após o acionamento da válvula de pedal. O resultado é um equilíbrio prático entre flexibilidade manual e produtividade automatizada.
O sistema é adequado para o desenvolvimento de baterias de íon-lítio, prototipagem de células pouch, preparação de amostras de eletrodos e pesquisa de materiais avançados. Ele pode processar diferentes tamanhos de eletrodos, com capacidades de corte de uma a oito peças por ciclo, dependendo das dimensões do material; duas peças por ciclo é a configuração padrão. Tamanhos de corte personalizados estão disponíveis para requisitos específicos do projeto.

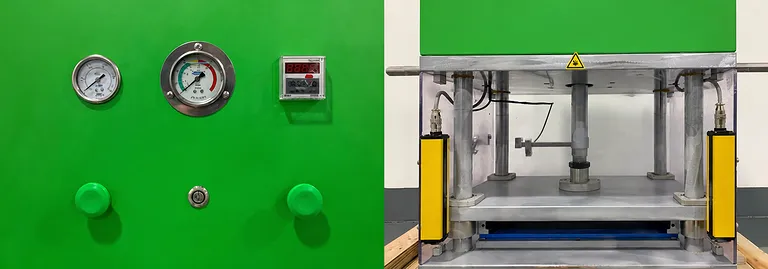

Uma estrutura de quatro colunas-guia suporta um movimento vertical suave e uma precisão de corte estável. O equipamento foi projetado para produzir bordas limpas sem rebarbas, desprendimento de pó ou marcas de pressão sob condições normais de operação. Uma cortina de luz de segurança, proteção elétrica e componentes móveis fechados ajudam a proteger os operadores durante o uso repetido em laboratório ou em escala piloto.
Principais Recursos
-
Posicionamento Infravermelho: O dispositivo de alinhamento infravermelho integrado fornece uma referência clara para o posicionamento das folhas de eletrodos, ajudando os operadores a obter resultados de corte e vinco precisos e repetíveis.
-
Qualidade de Borda Limpa: O processo de corte é projetado para evitar rebarbas, desprendimento de pó e defeitos de indentação, apoiando a preparação confiável de eletrodos para operações subsequentes de montagem e teste.
-
Produtividade Semiautomática: A unidade combina o carregamento manual de material com o movimento automático da matriz para entregar aproximadamente 800-2000 peças por hora. A produção real depende do tamanho do eletrodo e do número de peças cortadas por ciclo.
-
Corte de Lote Flexível: Dependendo do formato de corte, a matriz pode processar de uma a oito peças por ciclo. Duas peças por ciclo é a configuração operacional padrão, proporcionando um equilíbrio prático entre manuseio e rendimento.
-
Longa Vida Útil da Matriz: A matriz de corte é projetada para uma vida útil normal de pelo menos 30.000 operações, ajudando a reduzir a frequência de substituição e manter custos operacionais previsíveis.
-
Guia de Quatro Colunas: Quatro colunas-guia mantêm as ferramentas superior e inferior alinhadas durante o movimento vertical. A estrutura guiada suporta um curso suave, alta estabilidade de posicionamento e desempenho de corte consistente.
-
Força e Velocidade de Corte Ajustáveis: O cilindro intensificador gás-líquido permite que a força e a velocidade de corte sejam ajustadas para diferentes materiais de eletrodos e requisitos de processo. As capacidades disponíveis do cilindro intensificador são 3T e 5T.
-
Substituição Rápida da Matriz: As ferramentas podem ser trocadas de forma conveniente e rápida, reduzindo o tempo de configuração quando os laboratórios alternam entre formatos de eletrodos ou condições experimentais.
-
Proteção Integrada do Operador: Uma cortina de luz de segurança é instalada na abertura de alimentação, enquanto a proteção elétrica e um gabinete de segurança mantêm os componentes móveis dentro de uma área operacional protegida.
-
Construção Industrial Compacta: O gabinete de chapa metálica utiliza um design geométrico tridimensional para uma aparência limpa e uma pegada eficiente. A estrutura compacta é adequada para laboratórios, linhas piloto e áreas de produção controladas.
Aplicações
| Aplicação | Descrição | Principal Benefício |
|---|---|---|
| Prototipagem de Eletrodos de Células Pouch | Corta folhas de cátodo e ânodo em formatos repetíveis de células pouch durante o estágio inicial de desenvolvimento da bateria. | Suporta dimensões consistentes de eletrodos e iteração mais rápida entre designs de células. |
| Montagem de Células de Bateria de Íon-Lítio | Prepara peças de eletrodos antes do empilhamento, alinhamento, posicionamento de abas e montagem da célula pouch. | Reduz defeitos de borda que poderiam interferir na montagem posterior da célula. |
| Laboratórios de P&D de Baterias | Fornece preparação de amostras repetíveis para pesquisadores que avaliam materiais de eletrodos, níveis de carga e configurações de células. | Oferece maior rendimento do que o corte manual, mantendo a flexibilidade do operador. |
| Fabricação de Células em Escala Piloto | Processa pequenos lotes de folhas de eletrodos para validação de processos e testes de pré-produção. | Preenche a lacuna operacional entre ferramentas manuais e equipamentos de produção totalmente automáticos. |
| Pesquisa de Materiais Avançados | Corta materiais experimentais em folha e amostras revestidas em geometrias de teste controladas. | Permite a preparação eficiente de múltiplas amostras para testes comparativos. |
| Pesquisa Universitária e Acadêmica | Apoia laboratórios de ensino e grupos de pesquisa que realizam experimentos de fabricação de baterias ou processamento de materiais. | Combina dimensões compactas, operação direta e proteção de segurança prática. |
| Formatos de Eletrodos Personalizados | Lida com dimensões de corte específicas do projeto quando os clientes exigem formatos além dos tamanhos de trabalho padrão. | Fornece uma plataforma de preparação personalizável para designs de células especializados. |
Especificações Técnicas
As especificações a seguir são fornecidas para o equipamento identificado como MQ03. Os materiais de referência descrevem duas configurações de tamanho e força derivadas das variantes da fonte original.
| Parâmetro | Variante MQ03 280 mm | Variante MQ03 320 mm |
|---|---|---|
| Tamanho máximo de corte | 280 incluindo aba x 180 mm; personalizável de acordo com os requisitos do cliente | 320 incluindo aba x 240 mm; personalizável de acordo com os requisitos do cliente |
| Cilindro intensificador | 3T | 5T |
| Dimensões externas | C580 x L455 x A900 mm | C700 x L440 x A970 mm |
| Peso do equipamento | 170 kg | 220 kg |
| Parâmetro | Especificação |
|---|---|
| Rebarba vertical | <=15 um |
| Rebarba horizontal | <=20 um |
| Vida útil da matriz sob uso normal | >=30.000 operações |
| Precisão de corte | +/-0,1 mm |
| Curso de corte e vinco | 150 mm |
| Capacidade | 800-2000 EA/H; a eficiência de corte e vinco de material em folha é ligeiramente menor |
| Fonte de alimentação | 220 V/50 Hz |
| Potência | 100 W |
| Ar comprimido | 0,5 MPa-0,8 MPa |
| Ajuste de força e velocidade de corte | Acionamento por cilindro intensificador gás-líquido; força e velocidade de corte são ajustáveis |
| Quantidade de corte padrão | 2 peças por ciclo |
| Faixa de quantidade de corte | 1-8 peças por ciclo, dependendo do tamanho do eletrodo |
| Sistema de posicionamento | Dispositivo de posicionamento infravermelho |
| Proteção de alimentação | Cortina de luz de segurança na abertura de alimentação do equipamento |
| Conjuntos mecânicos principais | Seção de guia de alimentação, conjunto da matriz superior, conjunto do gabarito inferior, seção de acionamento, seção de guia, tampa externa e estrutura, seção da base e seção de descarga |
| Componentes elétricos e padrão | Componentes de controle elétrico, cilindro intensificador, componentes pneumáticos, rolamentos e componentes de movimento, e cortina de luz de segurança |
| Componentes de controle elétrico | Omron / Chint ou equivalente |
| Fornecedor do cilindro intensificador | Taiwan Jiuli / Xintuo ou equivalente |
| Componentes pneumáticos | SMC / Taiwan Airtac |
| Rolamentos e componentes de movimento | NSK / Taiwan Baolong |
| Cortina de luz de segurança | SUNX ou equivalente |
| Método de operação | Coloque a folha de eletrodo na posição de corte, pressione a válvula de pedal, permita que o cilindro intensificador acione o conjunto da matriz para baixo e remova o eletrodo acabado após o corte |
| Limpeza de rotina | Limpe regularmente a placa de corte e os componentes guia para mantê-los limpos |
| Lubrificação | Aplique lubrificante nas áreas de movimento linear das colunas-guia de esferas e buchas guia para manter o movimento suave |
| Armazenamento de longo prazo | Quando o equipamento permanecer sem uso por um longo período, limpe as superfícies dos componentes móveis e aplique óleo antiferrugem |
| Inspeção de fixadores | Inspecione periodicamente parafusos, porcas, pinos e outros fixadores para evitar afrouxamento e reduzir o risco de incidentes com o equipamento ou segurança pessoal |
| Segurança operacional | Não coloque as mãos ou outras partes do corpo na matriz, áreas de movimento da coluna-guia de esferas e bucha, ou outras zonas perigosas durante a operação |
| Operação por várias pessoas | A operação por duas ou mais pessoas ao mesmo tempo é proibida para evitar ferimentos não intencionais |
| Restrições de serviço | Pessoal não qualificado e não autorizado não deve desmontar ou ajustar o equipamento |
| Restrição de serviço elétrico | Componentes do circuito não devem ser desmontados sem autorização |
Por que Escolher Este Produto
-
Preparação de Eletrodos Repetível: O movimento vertical guiado, o posicionamento infravermelho e a precisão de corte de +/-0,1 mm suportam dimensões consistentes de eletrodos em lotes repetidos.
-
Construído para Uso Sustentado: Uma vida útil da matriz de pelo menos 30.000 operações, componentes guia robustos e uma estrutura mecânica fechada ajudam a fornecer um serviço confiável em ambientes de pesquisa e piloto exigentes.
-
Posicionamento Eficiente do Fluxo de Trabalho: A operação semiautomática oferece produtividade substancialmente maior do que o corte manual, preservando o controle conveniente do operador para lotes pequenos e variáveis.
-
Configuração Adaptável: Duas configurações documentadas de tamanho de corte e cilindro intensificador atendem a diferentes formatos de eletrodos, enquanto dimensões de corte solicitadas pelo cliente podem ser consideradas para aplicações especializadas.
-
Construção Consciente da Segurança: A cortina de luz, proteção elétrica, gabinete de segurança e operação controlada por válvula de pedal ajudam a criar um ambiente de trabalho mais seguro quando os procedimentos operacionais adequados são seguidos.
Para obter um orçamento, orientação de configuração ou uma solução de corte de eletrodo personalizada adaptada ao seu fluxo de trabalho de pesquisa de bateria, entre em contato com nossa equipe técnica.
