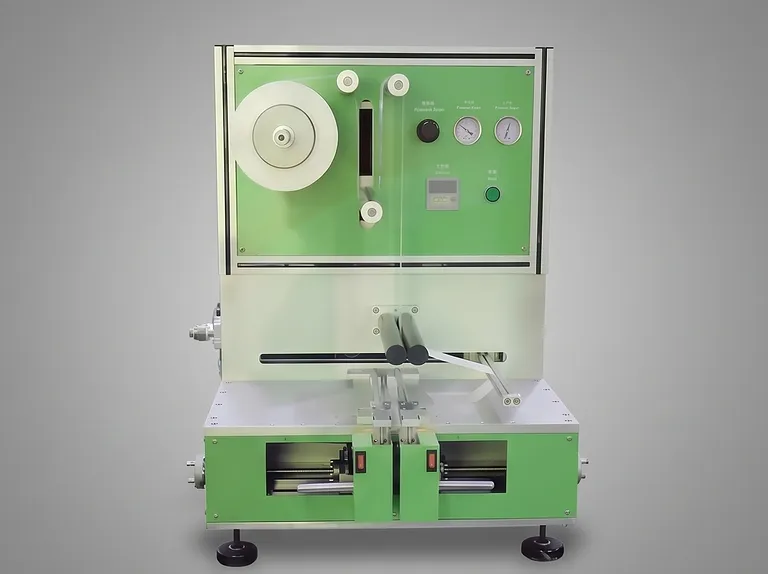

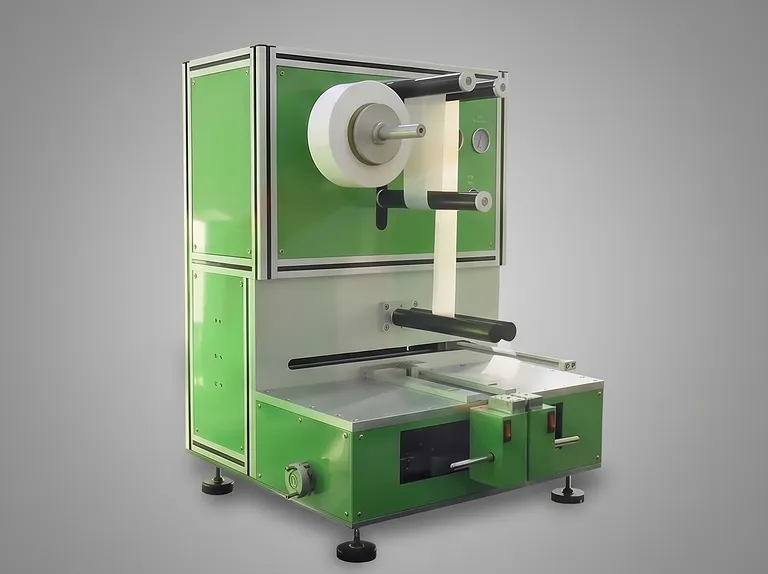

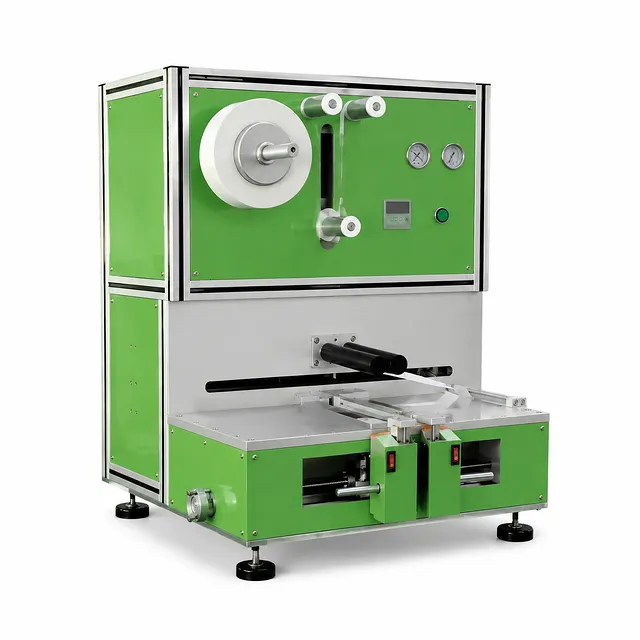

Máquina de Empilhamento Semi-Automática em Z para Baterias de Íon-Lítio para Fabricação de Células Pouch e Pesquisa de Baterias
Número do item : DP02
O preço varia com base em especificações e personalizações
- Precisão de Empilhamento
- Melhor que ±0,5 mm
- Faixa de Dimensão de Empilhamento
- 44×44 mm a 200×150 mm
- Espessura Máxima de Empilhamento
- 12 mm
Envio:
Entre em contato conosco para obter detalhes de envio. Aproveite Garantia de envio dentro do prazo.
Por Que Nos Escolher
Processo de pedido fácil, produtos de qualidade e suporte dedicado para o sucesso do seu negócio.
Visão Geral do Produto
Esta máquina de empilhamento semi-automática em Z oferece montagem de células camada por camada com precisão para pesquisa de baterias de íon-lítio de próxima geração e fabricação piloto em pequena escala. Ao substituir a tediosa montagem manual por uma alimentação de separador recíproca sincronizada e acionada pneumaticamente, o equipamento garante um alinhamento interno consistente dos eletrodos, eliminando o enrolamento das bordas e a deformação do separador. O mecanismo integrado de controle de tensão constante mantém o manuseio uniforme da folha durante ciclos contínuos em padrão Z, fornecendo aos laboratórios de pesquisa e instalações piloto uma ponte confiável entre a prototipagem manual e a fabricação automatizada de alto rendimento.
Projetada especificamente para fluxos de trabalho de desenvolvimento de células pouch e baterias de estado sólido, esta unidade acomoda um amplo espectro de dimensões de cátodo e ânodo. A arquitetura mecânica em balanço oferece acesso físico aberto à plataforma de empilhamento, simplificando a colocação manual das folhas de eletrodos positivos e negativos, enquanto grampos pneumáticos fixam cada camada no lugar. Ela atende a laboratórios acadêmicos, centros de desenvolvimento de materiais e linhas de prototipagem de baterias que exigem rápida resposta, ajustes flexíveis de receita e consistência de empilhamento incomprometida.
Construído sobre um chassi de bancada rígido com controles pneumáticos e eletrônicos de nível industrial, este sistema garante precisão estrutural repetível sob ciclos diários contínuos. Recursos avançados como retenção de memória de parâmetros não volátil, temporização digital de ciclos, contagem automática de lotes e acionamento por pedal combinam-se para minimizar a fadiga do operador e evitar a deriva de parâmetros durante longas execuções experimentais. A unidade garante confiabilidade mecânica, contato interfacial reprodutível e integridade superior da arquitetura da célula para testes eletroquímicos rigorosos.
Principais Recursos
- Mecanismo de Empilhamento em Z Recíproco de Precisão: Acionado por um conjunto de cilindros pneumáticos suaves, o sistema traduz automaticamente o rolo do separador para frente e para trás em uma configuração em Z alternada, garantindo um alinhamento de camada impecável melhor que ±0,5 mm sem enrugamento do separador.
- Sistema de Controle de Tensão Constante Ativo: Tensores mecânicos de folha integrados evitam que o separador ceda, estique ou sofra estresse desigual nas bordas, garantindo um contato interfacial consistente em todas as camadas de eletrodos, independentemente das mudanças no diâmetro do rolo.
- Design Ergonômico em Balanço: A cabeça de empilhamento aberta em balanço concede acesso manual irrestrito ao dispositivo de alinhamento, permitindo que os operadores insiram as folhas de eletrodos positivos e negativos de forma rápida, precisa e sem interferência física.
- Fixação Pneumática Acionada por Pedal: O acionamento por pedal "mãos livres" controla o curso recíproco esquerdo e direito e a ação de fixação, permitindo que os operadores mantenham o controle com as duas mãos sobre as delicadas folhas e abas dos eletrodos em todos os momentos.
- Funções de Contagem Digital e Auto-Reset: O controlador digital integrado rastreia os ciclos de empilhamento concluídos em tempo real e possui reinicialização zero com um toque, eliminando erros de contagem manual durante a construção de células pouch multicamadas.
- Memória de Parâmetros Não Volátil: Preserva automaticamente as configurações operacionais, parâmetros de lote e configurações de temporizador durante interrupções de energia ou desligamentos do equipamento, permitindo a retomada imediata dos testes sem recalibração.
- Ampla Versatilidade Dimensional: Suporta dimensões de células pouch de 44 mm × 44 mm até 200 mm × 150 mm (incluindo abas) e espessuras de empilhamento de até 12 mm, com opções de ferramentas modulares disponíveis para geometrias de células especializadas.
- Design Compacto de Bancada Industrial: Medindo apenas 512 mm × 820 mm × 580 mm, este aparelho de bancada independente integra-se perfeitamente em espaços laboratoriais padrão, salas secas e ambientes de glovebox com atmosfera inerte.
Aplicações
| Aplicação | Descrição | Principal Benefício |
|---|---|---|
| Prototipagem de Células Pouch de Íon-Lítio | Empilhamento preciso camada por camada de cátodo, ânodo e rolos de separador contínuos para químicas de íon-lítio padrão (NMC, LFP, LCO). | Alcança precisão de alinhamento de empilhamento dentro de ±0,5 mm, evitando curtos-circuitos nas bordas e distribuição de capacidade inconsistente. |
| P&D de Baterias de Estado Sólido | Empilhamento de novas folhas de cátodo composto, membranas de eletrólito sólido e folhas de lítio metálico em ambientes de pesquisa. | A fixação pneumática suave e a tensão precisa evitam microfissuras ou fraturas mecânicas em camadas frágeis de eletrólito sólido. |
| Desenvolvimento de Baterias de Íon-Sódio | Montagem de células pouch de íon-sódio emergentes usando revestimentos de eletrodos espessos e substratos separadores porosos especializados. | A tolerância de espessura flexível de até 12 mm acomoda formulações de eletrodos de alta carga de massa sem distorção das ferramentas. |
| Laboratórios Acadêmicos e Industriais de Baterias | Fabricação rápida de células pouch multicamadas personalizadas para validação de materiais, espectroscopia de impedância eletroquímica e testes de vida útil. | A troca rápida entre diferentes dimensões de células reduz o tempo de inatividade da prototipagem em instalações de pesquisa multiusuário. |
| Triagem de Pré-Produção em Linha Piloto | Montagem de pequenos lotes de designs de células pouch de grau comercial antes do investimento em empilhamento automatizado roll-to-roll em larga escala. | Oferece limpeza de empilhamento de nível de produção e compressão interfacial repetível a uma fração do custo de equipamentos de capital em grande escala. |
| Fabricação de Capacitores e Supercapacitores Avançados | Dobramento em Z de separadores não tecidos ou poliméricos entre folhas de eletrodos de carvão ativado de alta área superficial. | A tensão constante da folha evita o estiramento do separador, preservando a baixa resistência série equivalente (ESR) em toda a pilha. |
Especificações Técnicas
| Parâmetro | Valor / Especificação |
|---|---|
| Número do Item | DP02 |
| Precisão de Empilhamento (Limpeza de Alinhamento) | Melhor que ±0,5 mm |
| Dimensão Mínima de Empilhamento (C × L) | 44 mm × 44 mm (incluindo comprimento da aba; tamanhos menores requerem placa de prensagem personalizada) |
| Dimensão Máxima de Empilhamento (C × L) | 200 mm × 150 mm (incluindo comprimento da aba; abas orientadas no lado longo) |
| Espessura Máxima de Empilhamento | Até 12 mm (pilhas de células mais espessas requerem placas de ajuste modificadas) |
| Diâmetro Externo do Rolo de Separador | Máximo 220 mm |
| Modo de Empilhamento | Dobramento em Z semi-automático (acionamento pneumático com colocação manual da folha de eletrodo) |
| Gerenciamento de Tensão | Sistema de regulação de tensão constante mecânica contínua |
| Controle de Operação | Interruptor de pedal ergonômico com botões auxiliares no painel |
| Display e Temporizador | Contador digital com temporizador de ciclo e reinicialização zero com um toque |
| Função de Memória | Retenção automática de estado e parâmetros após desligamento / inatividade |
| Suprimento de Ar Comprimido Necessário | 0,4 MPa a 0,6 MPa (ar comprimido limpo e seco) |
| Fonte de Alimentação Elétrica | Monofásica 220 VAC ±10%, 50 Hz / 60 Hz (110 VAC monofásica personalizável) |
| Consumo de Energia Nominal | 200 W |
| Dimensões do Equipamento (C × L × A) | 512 mm × 820 mm × 580 mm |
| Peso Líquido do Equipamento | Aproximadamente 50 kg |
Por que Escolher Este Produto
- Limpeza e Segurança de Empilhamento Superiores: Elimina os erros de posicionamento humano inerentes ao empilhamento puramente manual, mantendo a limpeza das camadas dentro de ±0,5 mm para evitar micro-curtos internos e densidade de corrente desigual em toda a área ativa da célula.
- Dinâmica Interfacial Consistente: O mecanismo de folha de tensão constante integrado elimina a flacidez do separador e picos de tensão, garantindo pressão interfacial uniforme entre os materiais ativos e as membranas separadoras em toda a pilha de células.
- Otimizado para Prototipagem de Alta Mistura: Os ajustes de ferramentas para diferentes formatos de células pouch podem ser realizados rapidamente sem desmontagem mecânica complexa, tornando este sistema um ativo ágil para instalações laboratoriais compartilhadas e equipes de P&D de múltiplos projetos.
- Qualidade de Construção Industrial Robusta: Construído com liga de alumínio usinada com precisão, superfícies de contato de aço inoxidável e componentes pneumáticos de alta resistência, este equipamento oferece operação silenciosa, sem vibração e confiável ao longo de centenas de milhares de ciclos.
- Suporte e Personalização de Processo Abrangentes: Apoiado por suporte de engenharia técnica abrangente, fabricação de placas personalizadas para dimensões de pouch não padrão e configurações de voltagem opcionais para atender à infraestrutura laboratorial global.
Para consultas técnicas, configurações personalizadas de dispositivos de empilhamento ou cotações formais, entre em contato com nossa equipe de vendas técnicas hoje mesmo para configurar a solução de montagem de bateria ideal para seu laboratório.
