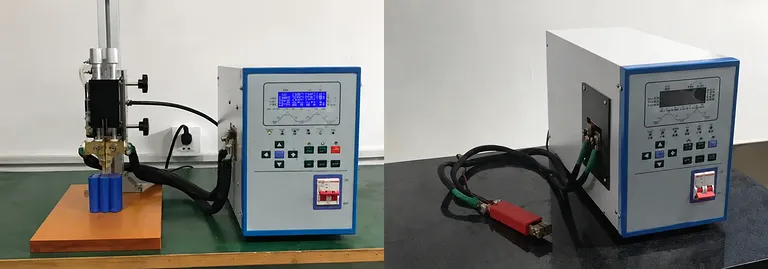

Fonte de Alimentação de Soldagem CC Inversora

Visão Geral do Produto

Esta fonte de alimentação de soldagem CC inversora foi projetada para soldagem por resistência controlada e repetível, onde a estabilidade da corrente, resposta rápida e confirmação documentada do processo são essenciais. O equipamento combina um transformador inversor integrado com controle de carga de corrente constante, permitindo que o processo de soldagem seja governado em torno da corrente comandada, em vez de depender de um comportamento de saída não controlado. Sua modulação de alta frequência de 4KHz suporta um controle responsivo para tarefas de produção exigentes.

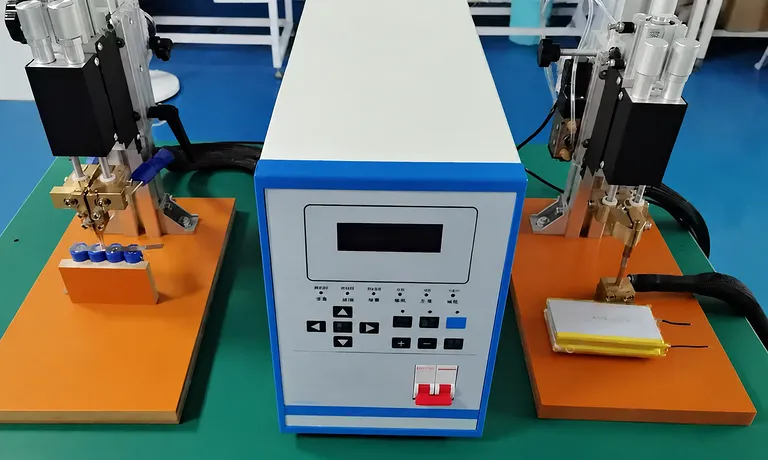

O sistema é adequado para a união de abas de baterias e barramentos, componentes metálicos revestidos, contatos elétricos, montagens de chapas metálicas de precisão e outros processos de soldagem por resistência que exigem um fornecimento de energia cuidadosamente sequenciado. A programação de corrente em dois estágios, funções de subida (upslope) e descida (downslope) ajustáveis e oito condições de soldagem selecionáveis oferecem aos engenheiros de processo um controle prático sobre diferentes materiais, revestimentos, espessuras e designs de juntas.

Construída para ambientes operacionais industriais, esta unidade utiliza resfriamento por ar forçado e fornece uma interface LCD clara de 20 x 4 linhas para informações de soldagem e revisão de parâmetros. O monitoramento de corrente compara os resultados reais da soldagem com os limites configurados e, em seguida, fornece um sinal de resultado GO (aprovado) ou NG (reprovado). Isso suporta a verificação disciplinada do processo, mudanças rápidas de parâmetros e operação consistente sob requisitos de soldagem focados na produção.

Principais Recursos

• Controle de Carga de Corrente Constante: O equipamento utiliza controle de corrente constante de carga para suportar um controle de soldagem de alta qualidade. Manter o controle em torno da corrente de carga ajuda a criar uma condição de soldagem mais consistente quando a repetibilidade é um requisito fundamental do processo.

• Controle Inversor de Alta Frequência de 4KHz: A modulação de alta frequência a 4KHz fornece uma resposta de controle rápida para aplicações de soldagem. Esta arquitetura inversora responsiva foi projetada para suportar o controle de soldagem focado na qualidade, onde o tempo programado e o fornecimento de corrente devem ser gerenciados rigorosamente.

• Sequência de Energização de Dois Estágios: Dois estágios de corrente programados independentemente permitem uma sequência de soldagem mais adaptável. Este recurso é útil para superar a influência de peças revestidas e para adaptar o perfil de energia a requisitos de processo variados.

• Subida e Descida Programáveis: Períodos ajustáveis de aumento e diminuição da corrente permitem que o perfil de soldagem seja moldado de acordo com a junta e o processo. As transições graduais destinam-se a ajudar a suprimir respingos durante a soldagem, ao mesmo tempo em que dão aos operadores mais controle sobre a sequência de corrente aplicada.

• Oito Condições de Soldagem Selecionáveis: Oito modos de condição de soldagem permitem que conjuntos de parâmetros aprovados sejam alternados rapidamente durante a operação. Isso suporta fluxos de trabalho de produção organizados quando múltiplos tipos de peças, requisitos de soldagem ou configurações validadas precisam ser tratados na mesma linha de processo.

• Controle de Temporização Abrangente: A sequência inclui estágios de compressão (squeeze), primeira corrente, resfriamento, segunda corrente e retenção (hold), além de períodos programáveis de subida e descida para cada estágio de corrente. Este nível de controle de tempo permite uma configuração específica do processo em vez de um padrão de energização fixo único.

• Visibilidade de Processo com LCD de 20 x 4 Linhas: O LCD exibe vários itens de informações de soldagem e parâmetros de soldagem. Os operadores podem confirmar os valores de configuração e as informações dos resultados da soldagem diretamente no equipamento, permitindo verificações mais rápidas durante a configuração e a produção.

• Monitoramento de Corrente com Julgamento GO/NG: A corrente de soldagem real pode ser monitorada em relação a limites configurados livremente em torno da corrente definida. O sistema produz uma indicação GO quando a corrente medida permanece dentro do ajuste e uma indicação NG quando excede a faixa configurada.

• Interface de Resultado de Coletor Aberto: O julgamento GO/NG está disponível através de saída de coletor aberto nos conectores de E/S. Isso fornece uma saída de resultado elétrico definida para conexão a equipamentos de produção externos, indicadores ou arranjos de controle de processo dentro da classificação de interface declarada.

• Construção com Resfriamento por Ar Forçado: O resfriamento por ar forçado suporta a operação no ciclo de trabalho máximo especificado. A abordagem de resfriamento é compatível com a função de soldagem de alta corrente do equipamento e ajuda a manter a continuidade operacional em uso industrial controlado.

Aplicações

Especificações Técnicas

Por que escolher este produto

• Controle de Soldagem Orientado à Produção: O controle de carga de corrente constante, a modulação inversora de 4KHz e uma sequência multiestágio ajustável fornecem os controles principais necessários para aplicações de soldagem por resistência focadas no processo.

• Construído para Configuração Repetível: Oito condições de soldagem selecionáveis permitem que as equipes retenham e alternem entre configurações estabelecidas, ajudando a reduzir a variação de configuração evitável em diferentes peças e tarefas de soldagem.

• Confirmação Prática de Qualidade: O monitoramento da corrente real com julgamento GO/NG dá aos operadores e sistemas de produção uma indicação direta se a corrente medida permaneceu dentro dos limites de aceitação configurados.

• Design Robusto de Operação Industrial: A tolerância de entrada CA especificada, a faixa de operação de 0℃~+50℃, o limite de umidade, o resfriamento por ar forçado e a classificação de ciclo de trabalho de 20% definem um envelope operacional claro para uma implementação confiável.

• Sinalização de Processo Pronta para Integração: A saída de coletor aberto fornece um caminho definido para passar o status do resultado da soldagem para equipamentos conectados ou arranjos de controle dentro da classificação especificada de CC 30V 200mA MÁX.

Entre em contato conosco para obter um orçamento ou uma solução de soldagem personalizada configurada de acordo com sua peça, sequência de processo e requisitos de controle de produção.
