Em Fluorescência de Raios-X (XRF), atingir os menores limites de detecção possíveis depende de dois fatores fundamentais: maximizar o sinal fluorescente do seu elemento de interesse e, simultaneamente, minimizar o ruído de fundo. A chave é melhorar a relação sinal-ruído otimizando tanto o sistema de excitação do seu instrumento quanto sua capacidade de reduzir a radiação espalhada.
O objetivo final para a análise de traços não é simplesmente um sinal mais forte ou um ruído menor isoladamente. Os menores limites de detecção são alcançados otimizando a relação entre o sinal elemental específico que você deseja medir e o ruído de fundo não específico sobre o qual ele se encontra.
Maximizando o Sinal (Alta Sensibilidade)
Um sinal forte e claro é a base de qualquer medição sensível. Em XRF, este sinal é a fluorescência gerada a partir do seu elemento alvo, e sua intensidade está diretamente relacionada à eficiência com que você o excita.
O Papel do Tubo de Raios-X
O tubo de raios-X é o motor da sua análise. Seu design, potência e o material de seu anodo são as alavancas primárias que você pode usar para aumentar o número de fótons úteis que atingem sua amostra.
Escolhendo o Material de Anodo Correto
Para máxima eficiência, a energia dos raios-X primários do tubo deve estar logo acima da borda de absorção do elemento que você está tentando medir. Diferentes materiais de anodo (por exemplo, Ródio, Prata, Tungstênio) produzem diferentes linhas de raios-X características, e combinar o anodo com o seu elemento alvo é um primeiro passo crítico.
Otimizando a Potência do Tubo (kV e mA)
A potência do tubo é controlada por duas configurações. A Voltagem (kV) determina a energia máxima dos raios-X produzidos, permitindo a excitação de elementos mais pesados. A Corrente (mA) controla a quantidade de raios-X produzidos em todo o espectro, aumentando o fluxo total de fótons e impulsionando o sinal para todos os elementos.
Minimizando o Ruído (Baixo Ruído de Fundo)
O ruído de fundo é o inimigo dos baixos limites de detecção. É uma "névoa" de raios-X indesejados que atingem o detector e podem obscurecer o sinal fraco de um elemento-traço. A maior parte desse ruído de fundo vem da dispersão do próprio feixe de raios-X primário na amostra.
O Problema da Radiação Espalhada
Quando o feixe de raios-X primário atinge sua amostra (especialmente amostras com uma matriz leve, como polímeros ou água), uma grande parte dele se espalha sem causar fluorescência útil. Essa radiação espalhada se torna a fonte dominante de ruído no detector.
Usando Filtros para Limpar o Feixe de Excitação
Filtros de feixe primário são lâminas finas de metal colocadas entre o tubo de raios-X e a amostra. Eles são usados para remover seletivamente porções do espectro de raios-X do tubo que contribuem mais para o espalhamento de fundo do que para a excitação do seu elemento de interesse específico.
Redução Avançada do Ruído de Fundo: Polarização
Alguns sistemas avançados de XRF por Dispersão de Energia (EDXRF) usam polarização para reduzir drasticamente o espalhamento. Ao polarizar o feixe de excitação, a radiação espalhada pode ser seletivamente ignorada pelo detector, que é colocado em um ângulo de 90 graus. Esta técnica é extremamente eficaz para melhorar os limites de detecção em matrizes leves.
Compreendendo as Trocas
Otimizar para o menor limite de detecção raramente é simples. Envolve equilibrar fatores concorrentes, e cada escolha tem uma consequência.
Potência vs. Ruído de Fundo
Embora o aumento da potência do tubo (mA) impulsione o sinal fluorescente, ele também aumenta proporcionalmente o ruído de fundo devido ao espalhamento. Em algum momento, simplesmente adicionar mais potência produz retornos decrescentes, pois o ruído de fundo aumenta tão rapidamente quanto o sinal.
Filtros vs. Intensidade do Sinal
Usar um filtro para cortar o ruído de fundo é altamente eficaz, mas também remove inevitavelmente alguns raios-X úteis do feixe primário. Isso reduz o fluxo total de fótons que atingem a amostra, o que pode enfraquecer ligeiramente o seu sinal desejado. O objetivo é encontrar um filtro que melhore a relação sinal-ruído, mesmo que o sinal absoluto seja menor.
Tempo de Medição
A maneira mais simples de melhorar os limites de detecção é medir por mais tempo. Dobrar o tempo de medição não reduz pela metade o limite de detecção, mas o melhora ao permitir melhores estatísticas de contagem, efetivamente, a média do ruído aleatório. Isso deve ser equilibrado com a necessidade de rendimento da amostra.
Uma Estratégia Prática para Baixos Limites de Detecção
Para aplicar esses princípios, você deve alinhar a configuração do seu instrumento com seu objetivo analítico.
- Se o seu foco principal é um elemento específico ou uma faixa estreita: Escolha um anodo de tubo de raios-X e uma combinação de filtro primário que sejam adaptados para excitar esse elemento de forma mais eficiente, filtrando energias desnecessárias.
- Se o seu foco principal é a análise de traços em uma matriz leve (por exemplo, plásticos, óleos, água): Seu principal desafio é o espalhamento. Priorize um instrumento com tecnologia avançada de redução de ruído de fundo, como a excitação polarizada.
- Se o seu foco principal é a triagem de uso geral: Um anodo de amplo espectro como o Ródio (Rh) é frequentemente o melhor, pois suas linhas L podem excitar elementos leves e suas linhas K podem excitar elementos mais pesados, proporcionando bom desempenho geral.
- Se você tem uma configuração fixa: A ferramenta mais poderosa à sua disposição é o tempo de medição. Quando uma medição crítica é necessária, dedique mais tempo a essa amostra para reduzir estatisticamente seu limite de detecção.
Compreender a interação entre sinal, ruído de fundo e tempo permite que você vá além das configurações padrão e otimize verdadeiramente sua análise para qualquer objetivo.
Tabela Resumo:
| Fator | Insight Chave | Impacto no Limite de Detecção |
|---|---|---|
| Maximizar o Sinal | Usar material de anodo e potência do tubo ótimos | Aumenta a intensidade da fluorescência |
| Minimizar o Ruído | Aplicar filtros e técnicas de polarização | Reduz o espalhamento de fundo |
| Tempo de Medição | Estender a duração para melhores estatísticas | Melhora a relação sinal-ruído |
| Compromissos | Equilibrar potência, filtros e tempo | Garante desempenho ótimo para objetivos específicos |
Pronto para aprimorar a análise XRF do seu laboratório com precisão e eficiência? A KINTEK é especializada em prensas de laboratório avançadas, incluindo prensas automáticas de laboratório, prensas isostáticas e prensas aquecidas de laboratório, projetadas para apoiar suas necessidades de preparação de amostras e análise. Ao fazer parceria conosco, você se beneficiará de equipamentos confiáveis que garantem resultados precisos, reduzem o tempo de inatividade e aumentam a produtividade na detecção de elementos-traço. Não deixe que os limites de detecção o impeçam — entre em contato conosco hoje para discutir como nossas soluções podem elevar o desempenho do seu laboratório!

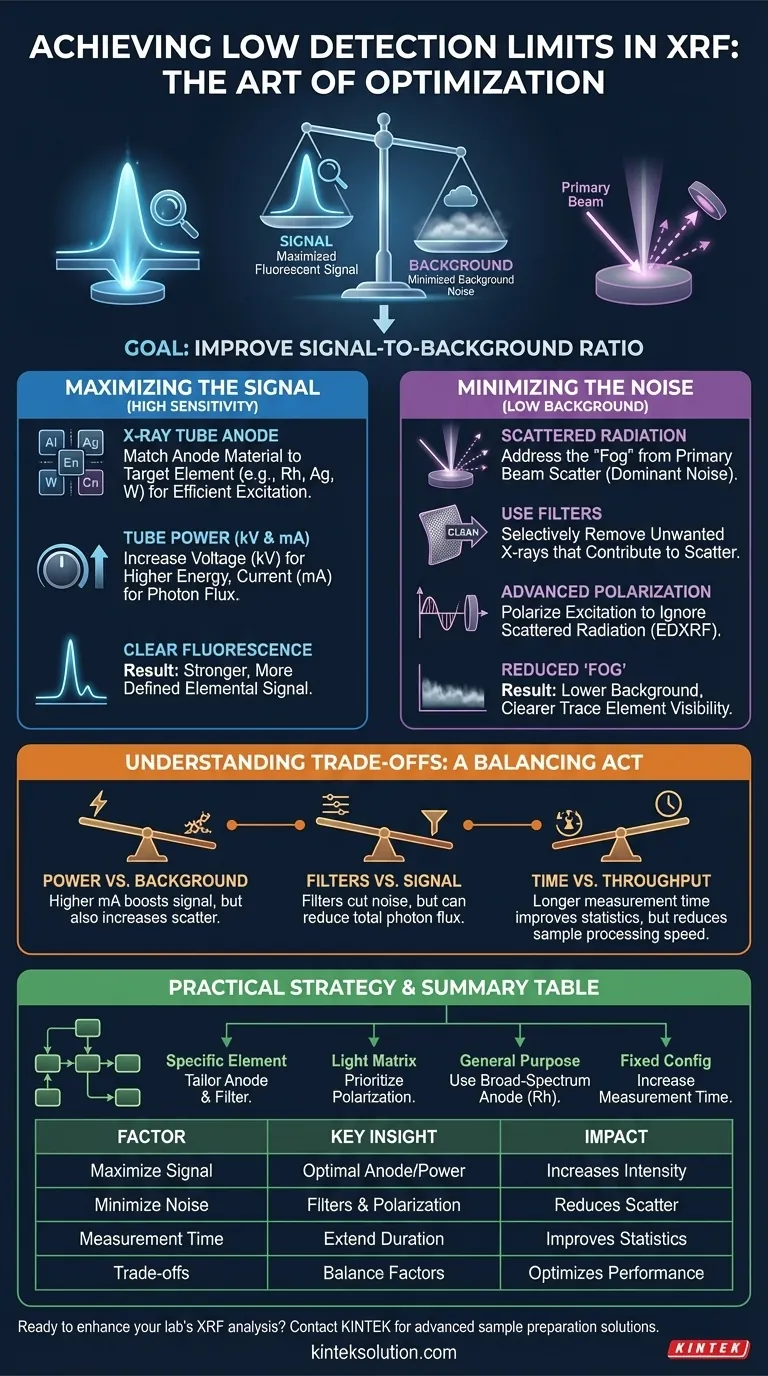

Guia Visual
