Por Que O Processo De Prensagem A Frio É Essencial Para A Preparação De Pastilhas De Eletrólito De Sulfeto Li6Ps5Cl? Obtenha Componentes Densos E Funcionais Para Baterias De Estado Sólido

A prensagem a frio é a técnica fundamental de fabricação usada para transformar o pó solto de sulfeto de Li6PS5Cl em um componente de eletrólito funcional de estado sólido. Ao aplicar alta pressão uniaxial, tipicamente entre 370 e 480 MPa, este processo compacta o material em uma pastilha densa e autoportante capaz de conduzir íons.

O objetivo principal da prensagem a frio é a densificação. Ela aproveita a ductilidade natural dos materiais de sulfeto para eliminar a porosidade e criar caminhos contínuos para o transporte de íons de lítio, que é o pré-requisito para uma bateria de estado sólido em funcionamento.

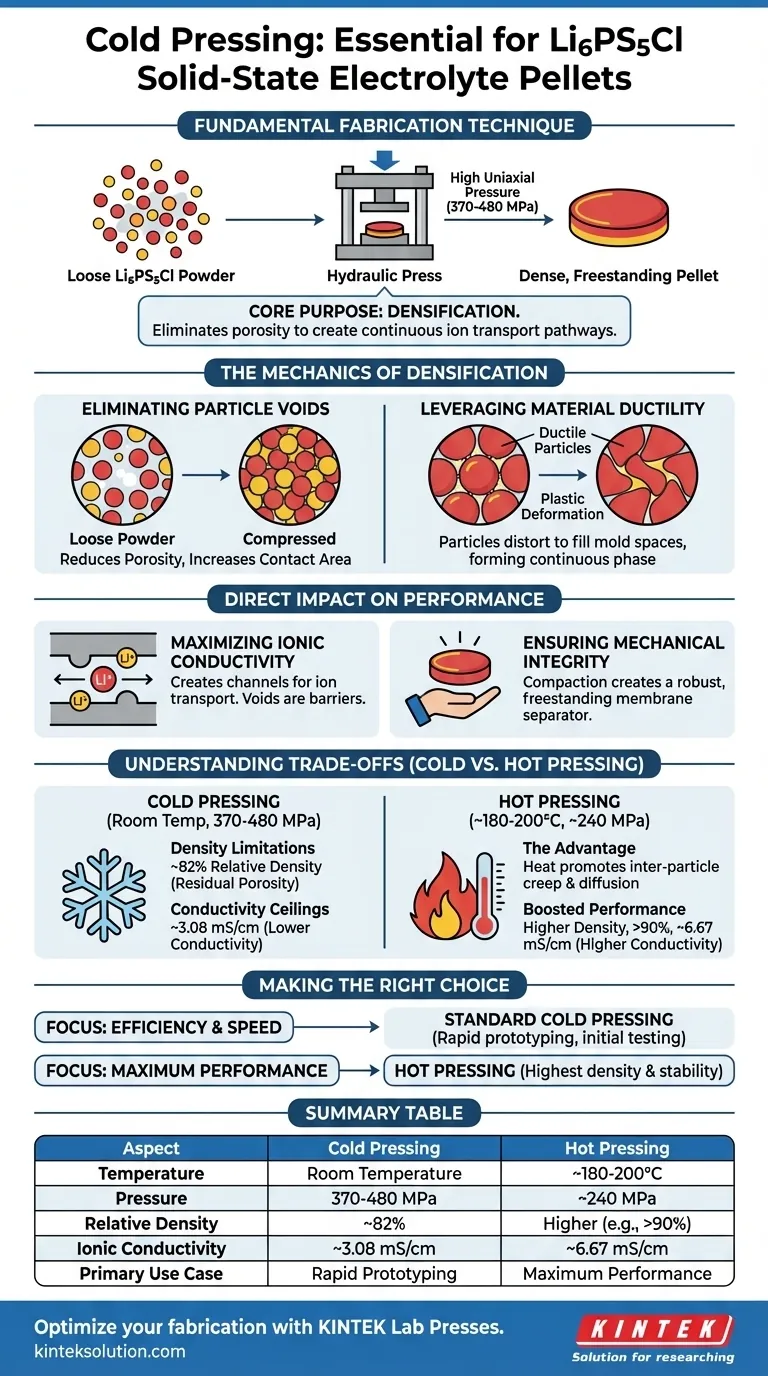

Por que o processo de prensagem a frio é essencial para a preparação de pastilhas de eletrólito de sulfeto Li6PS5Cl? Obtenha Componentes Densos e Funcionais para Baterias de Estado Sólido

A Mecânica da Densificação

Eliminando Voids nas Partículas

O principal desafio com o pó solto de Li6PS5Cl é a presença de espaços de ar, ou voids, entre as partículas. A prensagem a frio força essas partículas a se unirem, reduzindo significativamente a porosidade.

Ao aplicar pressão através de uma prensa hidráulica de laboratório, você aumenta a área de contato entre as partículas. Isso transforma um pó descontínuo em uma massa sólida coesa.

Aproveitando a Ductilidade do Material

Os eletrólitos de sulfeto possuem uma vantagem específica: boa ductilidade mecânica. Ao contrário de cerâmicas quebradiças que podem fraturar sob estresse, as partículas de Li6PS5Cl podem deformar plasticamente.

Quando comprimidas à temperatura ambiente, as partículas se distorcem para preencher os espaços vazios dentro do molde. Essa deformação é crítica para criar uma fase de material contínua a partir de grãos de pó discretos.

O Impacto Direto no Desempenho

Maximizando a Condutividade Iônica

Para que uma bateria funcione, os íons de lítio devem se mover livremente do ânodo para o cátodo. Voids atuam como barreiras para esse movimento.

A prensagem a frio cria um canal contínuo para o transporte de íons, garantindo contato íntimo entre as partículas. Sem essa densificação, a condutividade iônica seria muito baixa para a operação prática da bateria.

Garantindo a Integridade Mecânica

Além do desempenho elétrico, o eletrólito deve ser fisicamente robusto. A pastilha serve como um separador entre os eletrodos.

A compactação cria uma membrana autoportante com resistência mecânica suficiente para suportar o manuseio e as etapas subsequentes de montagem da bateria. Ela garante que o componente não se desfaça durante a fabricação da célula.

Entendendo os Trade-offs

Embora a prensagem a frio seja eficiente e direta, ela tem limitações distintas em comparação com a prensagem a quente. É vital entender essas restrições ao otimizar para o desempenho máximo.

Limitações de Densidade

A prensagem a frio geralmente atinge uma densidade relativa de aproximadamente 82%. Embora funcional, isso deixa porosidade residual que impede o material de atingir seu potencial teórico.

Teto de Condutividade

Devido aos voids remanescentes, as pastilhas prensadas a frio geralmente exibem condutividade iônica menor (por exemplo, 3,08 mS/cm) em comparação com as processadas com calor.

A Vantagem da "Prensagem a Quente"

Aplicar calor (por exemplo, 180°C) simultaneamente com a pressão suaviza ainda mais as partículas. Isso promove escoamento e difusão interpartículas, permitindo que o material se funda mais completamente.

A prensagem a quente pode aumentar significativamente a condutividade (por exemplo, para 6,67 mS/cm) criando uma interface sólido-sólido mais íntima que a prensagem a frio sozinha não consegue alcançar.

Fazendo a Escolha Certa para o Seu Objetivo

A escolha entre a simples prensagem a frio e a prensagem a quente avançada depende de seus alvos de desempenho específicos e capacidades de fabricação.

Se seu foco principal é Eficiência e Velocidade: Use a prensagem a frio padrão (temperatura ambiente, ~370-480 MPa) para gerar rapidamente pastilhas funcionais adequadas para testes e montagem iniciais.
Se seu foco principal é Desempenho Máximo: Implemente a prensagem a quente (por exemplo, 200°C, 240 MPa) para maximizar a densidade, dobrar sua condutividade iônica e garantir a estabilidade mecânica mais alta possível.

Em última análise, embora a prensagem a quente produza métricas superiores, a prensagem a frio permanece o método essencial de base para estabelecer a estrutura física dos eletrólitos de sulfeto.

Tabela Resumo:

Aspecto	Prensagem a Frio	Prensagem a Quente
Temperatura	Temperatura Ambiente	~180-200°C
Pressão	370-480 MPa	~240 MPa
Densidade Relativa	~82%	Mais alta (por exemplo, >90%)
Condutividade Iônica	~3,08 mS/cm	~6,67 mS/cm
Caso de Uso Principal	Prototipagem rápida, testes iniciais	Desempenho máximo, requisitos de alta densidade

Pronto para otimizar a fabricação do seu eletrólito de bateria de estado sólido? A KINTEK é especializada em máquinas de prensas de laboratório, incluindo prensas de laboratório automáticas, prensas isostáticas e prensas de laboratório aquecidas, projetadas para atender às demandas precisas de pesquisa e desenvolvimento de laboratório. Se você precisa de prensagem a frio confiável para a formação inicial de pastilhas ou prensagem a quente avançada para desempenho de pico, nosso equipamento garante resultados consistentes e de alta qualidade. Entre em contato conosco hoje para discutir como nossas soluções podem acelerar seu processo de desenvolvimento de baterias!
