Por Que Usar Um Processo De Prensagem Em Duas Etapas Para Pós De Eletrólitos Moídos A Seco? Obtenha Densificação E Condutividade Superiores

Um processo de prensagem em duas etapas é empregado principalmente para desacoplar a remoção de ar da densificação da matriz polimérica. Ao aplicar primeiro alta pressão à temperatura ambiente (prensagem a frio), você expulsa o ar aprisionado e estabelece uma estrutura coesa; seguir isso com calor e menor pressão (prensagem a quente) permite que o polímero flua e preencha vazios microscópicos, resultando em um eletrólito significativamente mais denso e condutor.

Insight Principal: Alcançar alta condutividade iônica requer a eliminação da porosidade, que atua como uma barreira ao transporte de íons. Uma única etapa de prensagem não pode expelir o ar de forma eficaz e facilitar o fluxo de polímero necessário simultaneamente; a sequência de duas etapas é necessária para otimizar tanto a integridade estrutural quanto o desempenho eletroquímico.

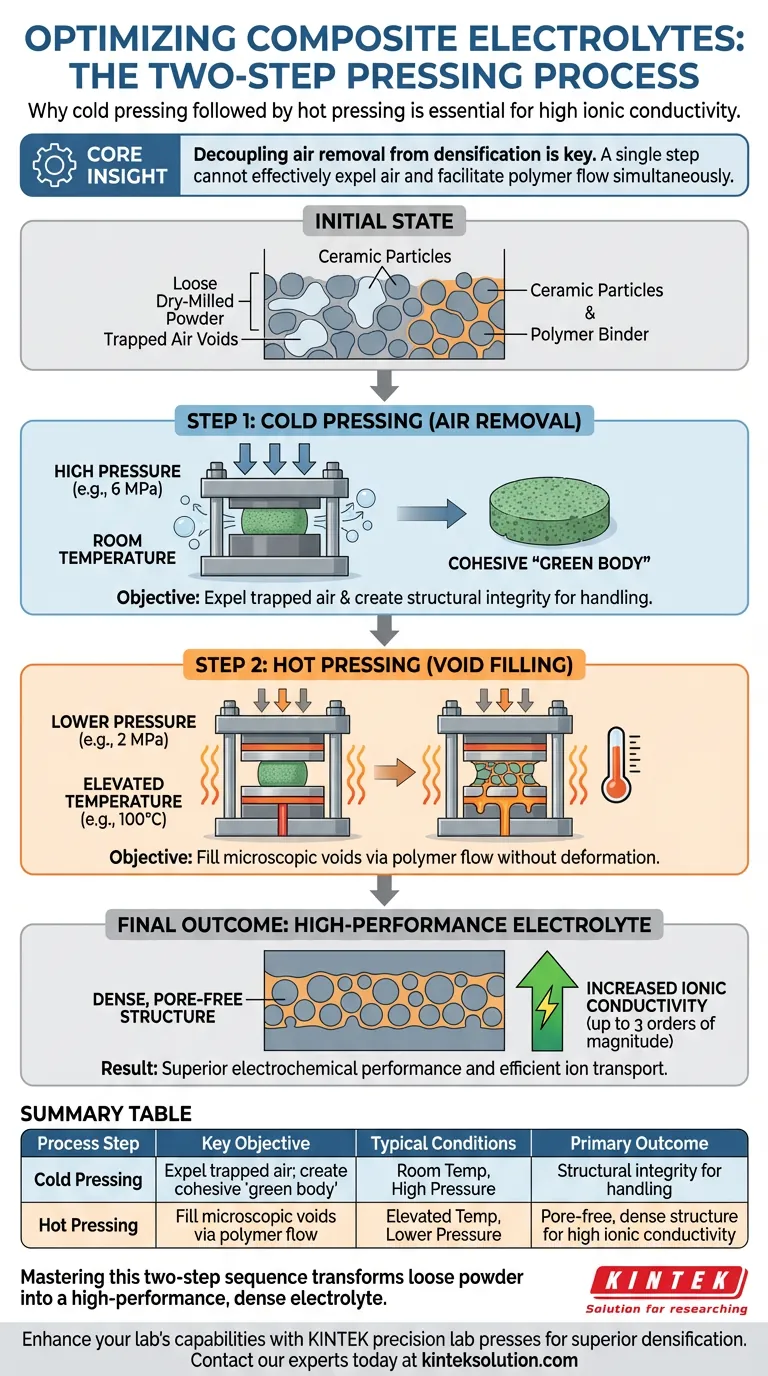

Por que usar um processo de prensagem em duas etapas para pós de eletrólitos moídos a seco? Obtenha Densificação e Condutividade Superiores

A Mecânica da Densificação

Etapa 1: Prensagem a Frio para Remoção de Ar

A fase inicial envolve o uso de uma prensa hidráulica à temperatura ambiente com pressão relativamente alta (por exemplo, 6 MPa). O objetivo principal aqui é comprimir mecanicamente a mistura de pó solta.

Esta etapa expulsa um volume significativo de ar aprisionado entre as partículas moídas a seco. Ela cria com sucesso um "corpo verde", um sólido pré-formado que possui resistência mecânica suficiente para ser manuseado para a fase de processamento subsequente.

Etapa 2: Prensagem a Quente para Preenchimento de Vazios

Uma vez que o ar é removido e a forma é definida, o material passa por prensagem a quente a uma temperatura elevada (por exemplo, 100°C), mas com pressão significativamente menor (por exemplo, 2 MPa).

A aplicação de calor faz com que o componente polimérico dentro do composto amoleça e transite para um estado fundido. Como a pressão é menor, o polímero cria um fluxo viscoso que preenche os vazios microscópicos restantes entre as partículas cerâmicas sem distorcer a forma geral.

Compreendendo os Benefícios do Processo

Eliminação de Poros Microscópicos

A vantagem definidora da segunda etapa (quente) é sua capacidade de atingir a microestrutura. Enquanto a prensagem a frio compacta as partículas, ela deixa lacunas microscópicas que atuam como pontos de resistência.

Ao induzir o fluxo de polímero, a prensa quente sela eficazmente essas lacunas. Isso cria uma interface contínua e livre de poros entre as partículas cerâmicas e a matriz polimérica.

O Impacto na Condutividade

A densificação não é meramente estrutural; é o principal impulsionador da eficiência eletroquímica. A eliminação de poros reduz significativamente a resistência ao transporte de íons.

Evidências sugerem que a densificação adequada via prensagem a quente pode aumentar a condutividade iônica à temperatura ambiente em até três ordens de magnitude. Esse aumento dramático é essencial para que o eletrólito funcione eficazmente em uma célula de bateria.

Armadilhas e Compromissos Comuns

As Limitações da Prensagem em Etapa Única

Tentar alcançar a densidade total em uma única etapa geralmente resulta em defeitos estruturais. A prensagem a frio sozinha cria uma forma, mas não elimina os vazios microscópicos necessários para alta condutividade.

Inversamente, aplicar calor imediatamente a pó solto sem uma etapa de pré-formação pode prender bolsões de ar dentro do polímero em fusão. Isso resulta em uma amostra que pode parecer densa na superfície, mas contém porosidade interna que prejudica o desempenho.

Gerenciamento de Pressão

É importante notar a queda contraintuitiva na pressão durante a segunda etapa (por exemplo, de 6 MPa para 2 MPa).

Manter a alta pressão usada na etapa a frio durante a fase quente pode levar a deformação excessiva ou extrusão do polímero fundido. A pressão mais baixa é suficiente para guiar o fluxo para os vazios sem destruir a integridade estrutural estabelecida na primeira etapa.

Fazendo a Escolha Certa para Seu Objetivo

Para maximizar o desempenho do seu eletrólito composto, considere como cada variável afeta o produto final:

Se seu foco principal é Integridade Estrutural: Certifique-se de que sua etapa de prensagem a frio utilize pressão suficiente (por exemplo, 6 MPa) para criar um corpo verde robusto que possa suportar o manuseio.
Se seu foco principal é Condutividade Iônica: Priorize o controle de temperatura durante a etapa de prensagem a quente (por exemplo, 100°C) para garantir que o polímero atinja a viscosidade correta para preencher todos os vazios microscópicos.

Dominar esta sequência de duas etapas transforma um pó solto em um eletrólito denso de alto desempenho, capaz de transporte iônico eficiente.

Tabela Resumo:

Etapa do Processo	Objetivo Principal	Condições Típicas	Resultado Primário
Prensagem a Frio	Expulsar ar aprisionado; criar um 'corpo verde' coeso	Temperatura Ambiente, Alta Pressão (por exemplo, 6 MPa)	Integridade estrutural para manuseio
Prensagem a Quente	Preencher vazios microscópicos via fluxo de polímero	Temperatura Elevada (por exemplo, 100°C), Pressão Menor (por exemplo, 2 MPa)	Estrutura densa e livre de poros para alta condutividade iônica

Pronto para otimizar a produção do seu eletrólito composto?

Na KINTEK, somos especializados em máquinas de prensagem de laboratório de precisão, incluindo prensas de laboratório automáticas e prensas de laboratório aquecidas, projetadas para fornecer o controle exato de pressão e temperatura necessário para este processo crítico de duas etapas. Nosso equipamento ajuda pesquisadores como você a alcançar a densificação superior necessária para baterias de alto desempenho.

Melhore as capacidades do seu laboratório e aumente seus resultados de condutividade iônica. Entre em contato com nossos especialistas hoje mesmo para encontrar a prensa ideal para suas necessidades!
