O principal propósito da prensagem a quente de eletrólitos à base de PEO é alcançar a máxima densificação. Ao aplicar calor e pressão precisos, você elimina defeitos internos, como poros microscópicos e inconsistências de densidade que ocorrem inevitavelmente durante a fundição por solvente ou revestimento por pulverização.
Ponto Principal: A prensagem a quente transforma um filme poroso e potencialmente inconsistente em uma membrana unificada e de alto desempenho. Ao derreter o polímero PEO para preencher vazios e encapsular partículas, este processo reduz significativamente a resistência interna, melhora a condutividade iônica e garante a integridade mecânica necessária para prevenir falhas na bateria.
Otimizando a Microestrutura
O objetivo fundamental da prensagem a quente é corrigir as falhas estruturais deixadas por métodos de fabricação iniciais, como a evaporação de solvente.
Eliminação de Porosidade
A fundição por solvente e o revestimento por pulverização frequentemente deixam poros microscópicos entre camadas ou partículas. A prensagem a quente aplica força para eliminar esses vazios, efetivamente dobrando a densidade da membrana em alguns casos. Isso garante que o eletrólito seja um meio sólido e contínuo, em vez de um filtro poroso.
Facilitando o Fluxo Plástico
Em temperaturas elevadas (por exemplo, 70°C - 100°C), o polímero PEO derrete e amolece. A aplicação simultânea de pressão força este polímero amolecido a fluir, preenchendo lacunas entre partículas cerâmicas (como LLZTO) ou camadas revestidas por pulverização. Este fluxo plástico é essencial para alcançar uma estrutura livre de defeitos.
Controlando o Crescimento de Grão
Em eletrólitos compostos com alto teor de cerâmica, a prensagem a quente auxilia no rearranjo das partículas. Esta ação sinérgica suprime o crescimento anormal de grão, resultando em uma microestrutura de grão fino. Uma estrutura de grão mais fina está diretamente ligada a uma resistência mecânica superior e menor resistência de contorno de grão.
Aumentando a Estabilidade Mecânica e Interfacial
Além da estrutura interna da membrana, a prensagem a quente é crucial para a forma como o eletrólito interage com outros componentes da bateria.
Maximizando o Contato com o Eletrodo
Um grande desafio em baterias de estado sólido é a alta resistência na interface entre o eletrólito e o eletrodo. A prensagem a quente garante contato físico íntimo, reduzindo a resistência interfacial e permitindo canais de transporte iônico uniformes.
Encapsulamento de Materiais Ativos
Para membranas compostas, o polímero deve envolver completamente os enchimentos cerâmicos. O processo de prensagem a quente força o PEO derretido a encapsular completamente as partículas cerâmicas, criando uma rede de condução iônica eficiente. Isso é superior aos métodos tradicionais onde "zonas mortas" de contato deficiente frequentemente permanecem.
Prevenção de Microcurtos
Ao criar um filme denso e não poroso com espessura uniforme (por exemplo, 100-120 micrômetros), a prensagem a quente bloqueia efetivamente os caminhos que levam a curtos-circuitos internos. Uma membrana mecanicamente robusta atua como uma barreira confiável, prevenindo penetração de dendritos e falhas de microcircuitos internos.
O Impacto no Desempenho Eletroquímico
As mudanças físicas induzidas pela prensagem a quente se traduzem diretamente em métricas de desempenho mensuráveis.
Aumento Drástico da Condutividade
O processo de densificação reduz significativamente a resistência ao transporte iônico. Em aplicações específicas de revestimento por pulverização, essa densificação demonstrou aumentar a condutividade iônica em temperatura ambiente em até três ordens de magnitude.
Melhora dos Canais de Transporte
O desempenho eletroquímico confiável depende de caminhos uniformes para os íons viajarem. Ao fundir o sal de lítio com o polímero e eliminar vazios, a prensagem a quente estabelece uma rede de condução iônica uniforme que é consistente em todo o volume da membrana.
Compreendendo os Compromissos de Precisão
Embora a prensagem a quente ofereça benefícios imensos, não é um instrumento cego; requer controle exato.
A Necessidade de Parâmetros Precisos
As referências destacam que temperatura e pressão devem ser precisamente controladas. Se a temperatura for muito baixa, o polímero não fluirá o suficiente para preencher os vazios; se a pressão for inadequada, a densificação será incompleta.
Equilibrando Fluxo e Integridade
O processo depende da "ação sinérgica" de calor e pressão. O objetivo é induzir o fluxo plástico sem degradar o material. Alcançar o equilíbrio ideal — como 10 MPa a 70°C ou 2 MPa a 100°C, dependendo da composição específica — é crucial para evitar danificar a membrana ou causar segregação de componentes.
Fazendo a Escolha Certa para o Seu Objetivo
Para maximizar a eficácia do seu eletrólito à base de PEO, alinhe seus parâmetros de processamento com seus alvos de desempenho específicos.
- Se o seu foco principal for Condutividade Iônica: Priorize temperaturas que garantam o fluxo total do polímero derretido para eliminar todos os poros microscópicos, pois isso pode aumentar a condutividade em ordens de magnitude.
- Se o seu foco principal for Segurança Mecânica: Concentre-se em parâmetros de alta pressão para garantir densidade máxima e espessura uniforme, que são os fatores-chave na prevenção de microcurtos internos.
- Se o seu foco principal for Integração de Compósitos: Certifique-se de que a temperatura seja suficiente para permitir que o PEO encapsule completamente as partículas cerâmicas (LLZTO/NASICON) para reduzir a resistência de contorno de grão.
A prensagem a quente é o passo definitivo que preenche a lacuna entre uma mistura química bruta e um componente funcional e confiável de bateria de estado sólido.
Tabela Resumo:
| Benefício Chave da Prensagem a Quente | Impacto no Eletrólito à Base de PEO |
|---|---|
| Eliminação de Porosidade | Aumenta a densidade, reduz a resistência interna |
| Condutividade Iônica Aprimorada | Melhora o transporte iônico em até 3 ordens de magnitude |
| Integridade Mecânica | Previne penetração de dendritos e microcurtos |
| Melhor Contato com o Eletrodo | Reduz a resistência interfacial para fluxo iônico uniforme |
| Encapsulamento de Partículas Cerâmicas | Cria rede de condução iônica eficiente |
Pronto para otimizar suas membranas de eletrólito à base de PEO com prensagem a quente de precisão? A KINTEK é especializada em máquinas de prensagem de laboratório (incluindo prensas automáticas de laboratório, prensas isostáticas e prensas de laboratório aquecidas) projetadas para fornecer o controle exato de temperatura e pressão necessário para a máxima densificação e desempenho superior da bateria. Nossos equipamentos ajudam pesquisadores como você a obter membranas livres de defeitos com condutividade iônica e estabilidade mecânica aprimoradas. Entre em contato conosco hoje mesmo para discutir como nossas soluções de prensagem de laboratório podem acelerar o desenvolvimento de sua bateria de estado sólido!

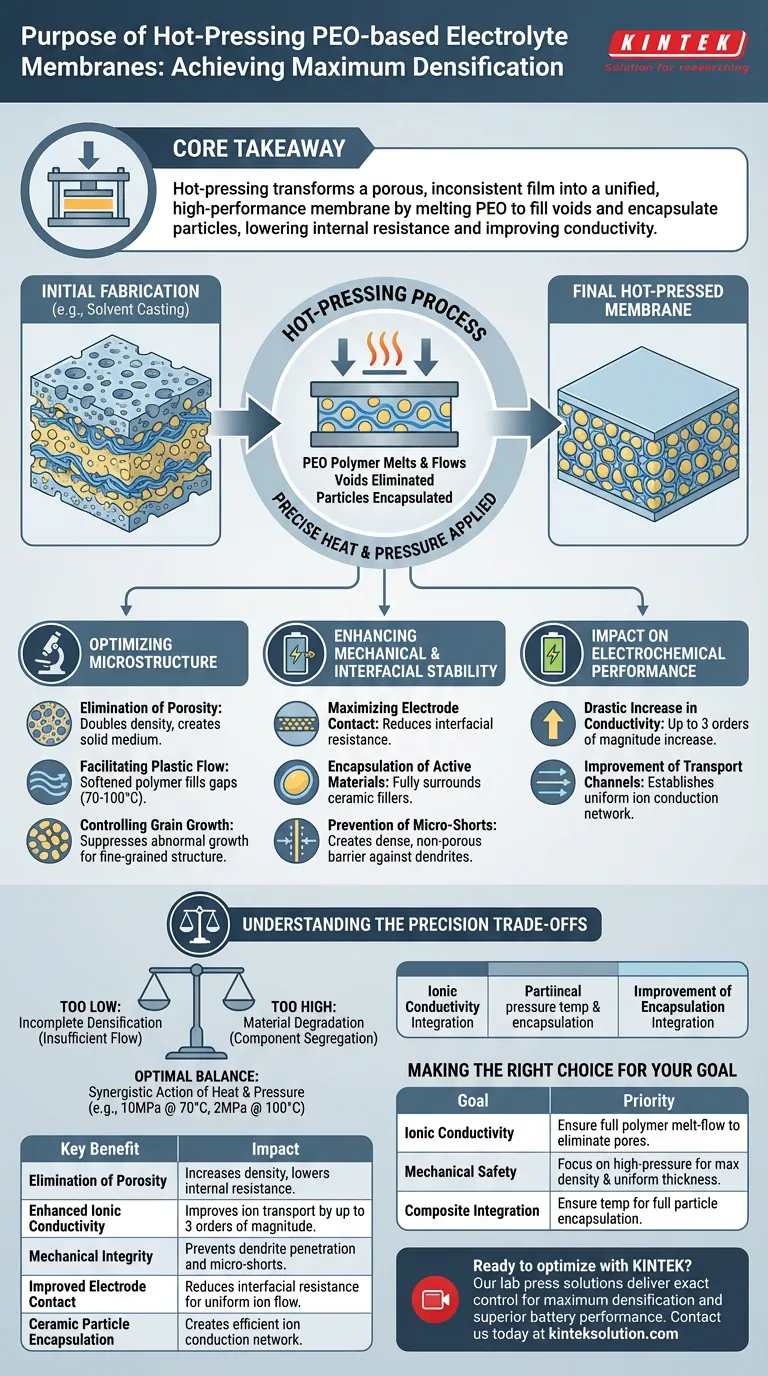

Guia Visual
Produtos relacionados
- Máquina de prensa hidráulica automática de alta temperatura com placas aquecidas para laboratório
- Prensa hidráulica manual aquecida para laboratório com placas quentes integradas Máquina de prensa hidráulica
- Máquina de prensa hidráulica para laboratório 24T 30T 60T aquecida com placas quentes para laboratório
- Máquina de prensa hidráulica automática aquecida com placas quentes para laboratório
- Máquina de prensa hidráulica aquecida manual dividida para laboratório com placas quentes
As pessoas também perguntam
- Por que uma prensa hidráulica aquecida é considerada uma ferramenta crítica em ambientes de pesquisa e produção? Desbloqueie Precisão e Eficiência no Processamento de Materiais
- Qual é o papel de uma prensa hidráulica aquecida na compactação de pós? Obtenha Controle Preciso de Material para Laboratórios
- Quais aplicações industriais uma prensa hidráulica aquecida tem além dos laboratórios? Impulsionando a Manufatura da Aeroespacial aos Bens de Consumo
- Por que uma prensa hidráulica aquecida é essencial para o Processo de Sinterização a Frio (CSP)? Sincroniza Pressão & Calor para Densificação a Baixa Temperatura
- Qual é a função principal de uma prensa hidráulica aquecida? Alcançar baterias de estado sólido de alta densidade
