O papel decisivo de uma prensa a quente de laboratório na preparação de eletrólitos compósitos de PEO/Granada é facilitar a unificação física das fases de polímero orgânico e cerâmica inorgânica. Ao aplicar simultaneamente calor preciso (para derreter o PEO) e pressão (para compactar a estrutura), a prensa elimina vazios e força o polímero a encapsular completamente as partículas de Granada, criando uma rede densa e contínua de condução iônica.
Ponto Chave A prensa a quente funciona como a ferramenta crítica de densificação que supera a resistência interfacial natural entre polímeros e cerâmicas. Sem este processamento termomecânico, a membrana permanece porosa e descontínua, levando a uma condutividade iônica deficiente e falha estrutural.
Mecanismos de Densificação e Integração
Para entender por que a prensa a quente é indispensável, deve-se observar como os materiais interagem sob estresse e energia térmica. O equipamento orquestra uma transição de fase que a simples mistura não consegue alcançar.
Ativação Térmica da Matriz PEO
O polímero PEO atua como aglutinante e o principal meio de transporte flexível. A prensa a quente aquece o material a temperaturas específicas (geralmente em torno de 70°C a 100°C) para amolecer ou derreter os cristais de PEO.
Essa mudança de fase permite que o polímero flua como um líquido viscoso. Esse fluxo é essencial para penetrar nas lacunas microscópicas entre as partículas rígidas de cerâmica de Granada (LLZTO).
Eliminação de Vazios por Pressão Aplicada
Enquanto o calor permite o fluxo, a pressão garante a densidade. A prensa aplica força mecânica (variando de 2 MPa a mais de 10 MPa, dependendo do método) para compactar o material.
Essa pressão colapsa poros internos — sejam eles lacunas em uma mistura de pó seco ou vazios microscópicos deixados após a evaporação do solvente. O resultado é um filme não poroso e mecanicamente robusto.
Possibilitando Fabricação Sem Solvente
A prensa a quente permite uma rota de fabricação "em uma etapa, sem solvente". Em vez de dissolver o PEO em solventes tóxicos, os pós brutos podem ser prensados diretamente.
Isso evita problemas comuns associados à fundição com solvente, como aprisionamento residual de solvente ou gradientes de densidade causados pela evaporação desigual.
Impacto no Desempenho Eletroquímico
A estrutura física da membrana dita diretamente seu desempenho em uma bateria. A prensa a quente transforma o compósito de uma mistura física em um sistema eletroquímico funcional.
Estabelecimento de Caminhos Iônicos Contínuos
Para que os íons se movam, eles precisam de um caminho conectado. Ao forçar o PEO derretido a encapsular as partículas de Granada, a prensa a quente cria uma rede de percolação contínua.
Essa integração estreita cria canais eficientes de transporte de íons. Em alguns casos, a prensagem a quente adequada pode aumentar a condutividade iônica à temperatura ambiente em até três ordens de magnitude em comparação com amostras não prensadas.
Redução da Resistência Interfacial
Um ponto de falha importante em eletrólitos compósitos é o contato "solto" entre o polímero e o enchimento cerâmico.
A prensagem a quente garante contato físico íntimo no nível molecular. Essa maximização da área interfacial minimiza a resistência que os íons enfrentam ao transferir entre a matriz PEO e os enchimentos de Granada.
Entendendo os Compromissos
Embora a prensagem a quente seja eficaz, ela requer controle preciso. Parâmetros incorretos podem danificar o compósito ou produzir resultados subótimos.
O Risco de Degradação Térmica
Operar em temperaturas significativamente mais altas do que o ponto de fusão do PEO pode degradar as cadeias poliméricas ou os agentes reativos.
Você deve identificar o orçamento térmico mínimo necessário para atingir o fluxo sem comprometer a estabilidade química do polímero ou os sais de lítio envolvidos.
Estresse Mecânico Induzido por Pressão
Embora o PEO seja flexível, o enchimento de Granada é uma cerâmica quebradiça. Pressão excessiva (geralmente associada à prensagem a frio de cerâmicas, por exemplo, >200 MPa) é geralmente desnecessária para compósitos de PEO e poderia teoricamente induzir concentrações de estresse.
No entanto, o risco principal na prensagem de PEO/Granada é geralmente a subpressão, que deixa vazios, em vez de sobrepressão, pois o polímero derretido distribui a carga uniformemente.
Fazendo a Escolha Certa para o Seu Objetivo
A aplicação específica da prensa a quente depende do seu método de fabricação inicial.
- Se o seu foco principal é Fabricação Sem Solvente: Use a prensa a quente para derreter e sinterizar misturas de pó seco diretamente (aprox. 70°C a 10 MPa) para evitar toxicidade ambiental e defeitos de solvente.
- Se o seu foco principal é Maximizar a Condutividade de Filmes Fundidos: Use a prensa a quente como uma etapa de pós-tratamento (aprox. 100°C a 2 MPa) para remover poros microscópicos deixados pela evaporação do solvente e densificar o filme pré-formado.
Em última análise, a prensa a quente de laboratório não é apenas uma ferramenta de modelagem; é a ponte que transforma uma mistura de ingredientes em um eletrólito sólido coeso e de alto desempenho.
Tabela Resumo:
| Papel Chave | Função | Benefício |
|---|---|---|
| Ativação Térmica | Derrete o polímero PEO para fluxo | Permite que o polímero encapsule partículas de cerâmica |
| Densificação Mecânica | Aplica pressão para eliminar vazios | Cria uma membrana não porosa e mecanicamente robusta |
| Fabricação Sem Solvente | Consolida pós secos em uma única etapa | Evita defeitos relacionados a solventes e toxicidade |
| Engenharia Interfacial | Força o contato íntimo entre as fases | Minimiza a resistência iônica, maximiza a condutividade |
Pronto para Aprimorar sua Pesquisa em Baterias de Estado Sólido?
Criar um eletrólito compósito PEO/Granada denso e de alta condutividade é essencial para o desempenho de baterias de próxima geração. As prensas de laboratório de precisão da KINTEK — incluindo modelos automáticos, aquecidos e isostáticos — fornecem o controle térmico e mecânico exato necessário para eliminar vazios e garantir a integração perfeita do material.
Nosso equipamento ajuda pesquisadores como você a alcançar:
- Condutividade Iônica Superior através da densificação completa.
- Fabricação Confiável e Sem Solvente para resultados mais seguros e consistentes.
- Contato Interfacial Otimizado entre as fases polimérica e cerâmica.
Entre em contato conosco hoje mesmo para discutir como nossas soluções de prensa de laboratório podem acelerar seu desenvolvimento de eletrólitos sólidos de alto desempenho.

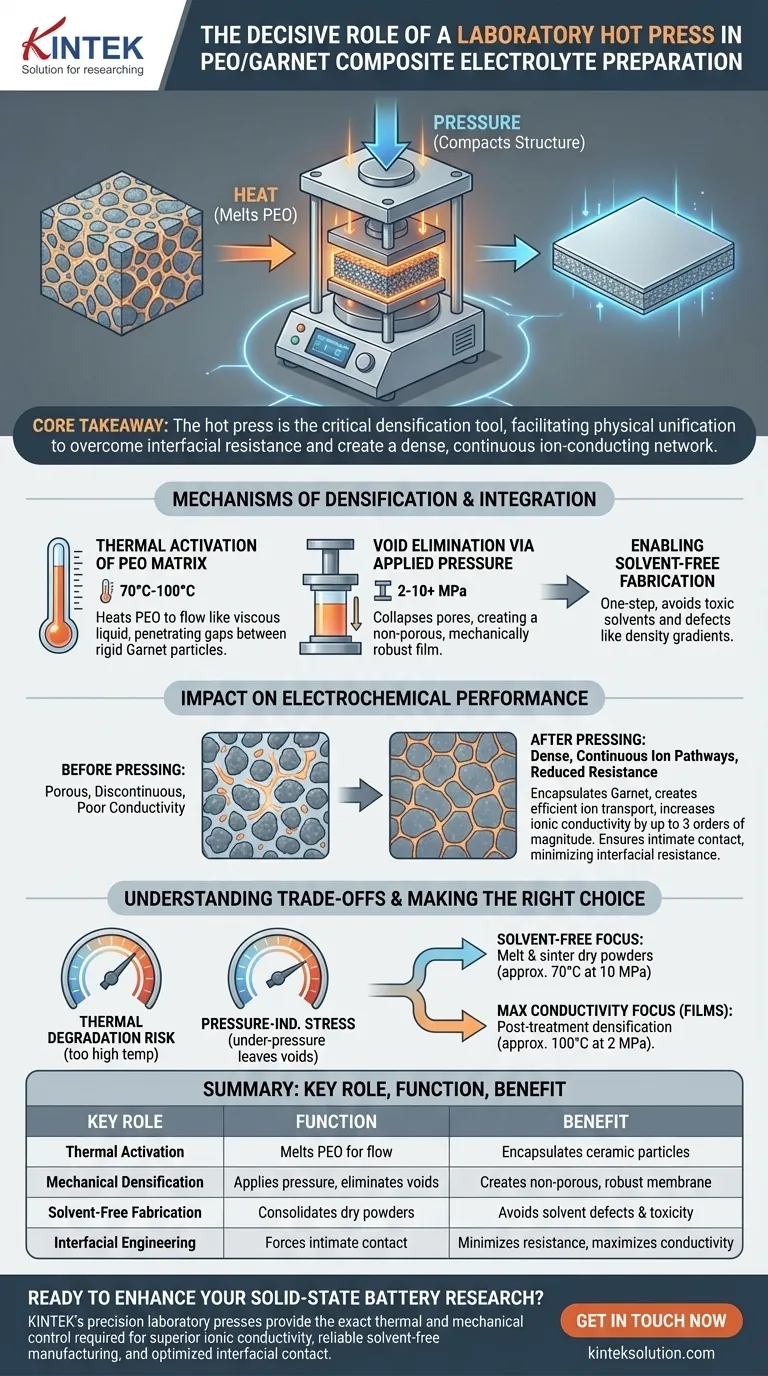

Guia Visual
Produtos relacionados
- Máquina de prensa hidráulica automática de alta temperatura com placas aquecidas para laboratório
- Prensa hidráulica manual aquecida para laboratório com placas quentes integradas Máquina de prensa hidráulica
- Máquina de prensa hidráulica para laboratório 24T 30T 60T aquecida com placas quentes para laboratório
- Máquina de prensa hidráulica aquecida manual de laboratório com placas quentes
- Molde especial para prensa térmica de laboratório
As pessoas também perguntam
- Como o uso de uma prensa hidráulica a quente em diferentes temperaturas afeta a microestrutura final de um filme de PVDF? Obtenha porosidade ou densidade perfeitas
- Qual é a função principal de uma prensa hidráulica aquecida? Alcançar baterias de estado sólido de alta densidade
- Como são aplicadas as prensas hidráulicas aquecidas nos sectores da eletrónica e da energia?Desbloquear o fabrico de precisão para componentes de alta tecnologia
- Por que uma prensa hidráulica aquecida é considerada uma ferramenta crítica em ambientes de pesquisa e produção? Desbloqueie Precisão e Eficiência no Processamento de Materiais
- Por que uma prensa hidráulica aquecida é essencial para o Processo de Sinterização a Frio (CSP)? Sincroniza Pressão & Calor para Densificação a Baixa Temperatura
