Na sua essência uma prensa hidráulica é utilizada em microfluídica para imprimir fisicamente canais e caraterísticas à microescala a partir de um molde mestre num substrato de polímero.Este processo, muitas vezes parte de técnicas como a estampagem a quente ou a litografia suave, tira partido da capacidade da prensa para aplicar uma pressão uniforme e imensa, garantindo a replicação fiel e repetível do design intrincado de um dispositivo para prototipagem e testes rápidos.
O desafio central na prototipagem microfluídica é replicar de forma económica e fiável caraterísticas medidas em micrómetros.Uma prensa hidráulica resolve este problema fornecendo uma ferramenta simples e acessível para transferir um padrão de alta fidelidade para um substrato de dispositivo com uma uniformidade de força excecional.
O Princípio: Traduzir Força Uniforme em Precisão à Microescala
Os dispositivos microfluídicos funcionam através do controlo do fluxo de volumes mínimos de líquido através de canais e câmaras concebidos com precisão.O desempenho destes dispositivos depende inteiramente da exatidão e consistência destas caraterísticas.
O objetivo da prototipagem: Replicação de alta fidelidade
O principal objetivo é criar uma cópia funcional de um design digital.Isto começa quase sempre com um molde mestre O molde mestre é um negativo da rede de canais pretendida, muitas vezes criado utilizando técnicas mais complexas de sala limpa.A prensa hidráulica é a ferramenta utilizada para o passo seguinte: transferir esse padrão para o material final do dispositivo.

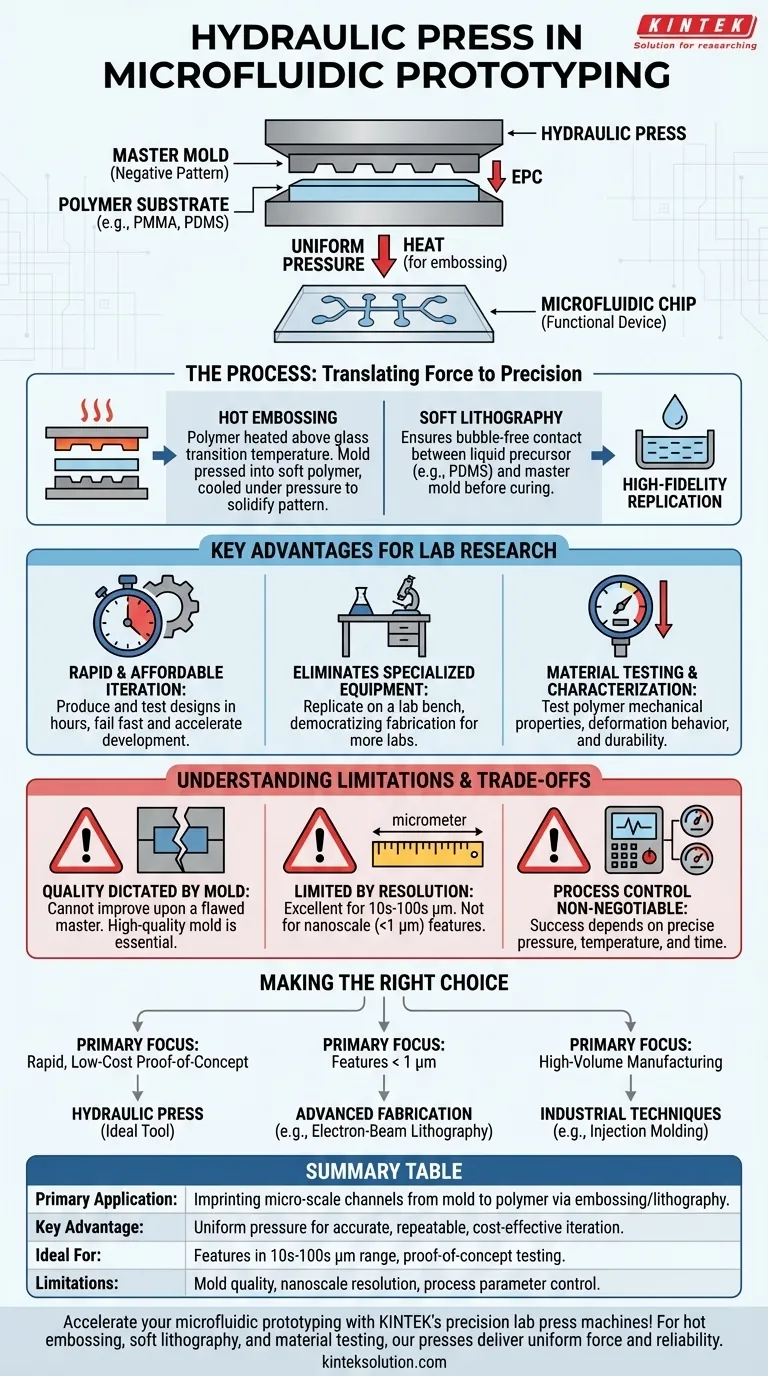

O mecanismo: gravação a quente e litografia suave
A aplicação mais comum envolve a colocação de uma placa de polímero (como PMMA ou PDMS) entre o molde mestre e uma placa plana dentro da prensa.A prensa aplica então uma força controlada.
Na gravação a quente Na estampagem a quente, o polímero é aquecido acima da sua temperatura de transição vítrea, tornando-o macio.A prensa força o molde para dentro do polímero e o conjunto é arrefecido sob pressão, solidificando o padrão.
Na litografia suave A prensa garante um contacto completo e sem bolhas entre um precursor de polímero líquido (como o PDMS) e o molde mestre antes de este ser curado.
Porque é que uma prensa hidráulica é tão eficaz
A caraterística que define uma prensa hidráulica é o facto de fornecer pressão perfeitamente uniforme numa grande área de superfície.Qualquer variação de pressão faria com que as profundidades dos canais fossem inconsistentes ou que as caraterísticas fossem distorcidas, tornando o chip microfluídico inútil.A prensa assegura que todas as partes do molde são empurradas para o polímero com a mesma força, garantindo uma transferência verdadeira e exacta.
Principais vantagens para a investigação laboratorial
A utilização de uma prensa hidráulica de uso geral para esta tarefa específica oferece várias vantagens distintas que são críticas num ambiente de investigação e desenvolvimento.
Iteração rápida e económica
Ao contrário do equipamento de fabrico dedicado e topo de gama, uma prensa de laboratório é uma ferramenta versátil e de custo relativamente baixo.Isto permite aos investigadores produzir e testar um novo projeto de dispositivo numa questão de horas, e não de semanas.Esta capacidade de falhar rapidamente e iterar rapidamente acelera drasticamente o ciclo de desenvolvimento.
Eliminando a necessidade de equipamento especializado
Embora a criação do molde mestre inicial possa exigir instalações especializadas, o processo de replicação em si pode ser feito numa bancada de laboratório.Isto democratiza o processo de fabrico permitindo que mais laboratórios se dediquem à investigação em microfluídica sem um enorme investimento de capital em ferramentas de sala limpa.
Teste e caraterização de materiais
A prensa tem um duplo objetivo.Antes da criação de protótipos, pode ser utilizada para testar as propriedades mecânicas dos substratos poliméricos selecionados.Ao comprimir os materiais, os investigadores podem compreender o seu comportamento de deformação e durabilidade sob as condições exactas que irão experimentar durante o processo de gravação.
Compreender as desvantagens e as limitações
Embora poderoso, este método não é uma solução universal.Compreender as suas limitações é fundamental para o utilizar com sucesso.
A qualidade é ditada pelo molde
O protótipo final só pode ser tão bom quanto o molde mestre.A prensa hidráulica é uma ferramenta de replicação; não pode melhorar um molde defeituoso ou de baixa resolução.É necessário investir um esforço significativo na criação de um mestre de alta qualidade e sem defeitos .
Limitado pela resolução das caraterísticas
A gravação a quente com uma prensa padrão é excelente para caraterísticas na gama das dezenas a centenas de micrómetros, o que abrange um vasto número de aplicações microfluídicas.No entanto, geralmente não é adequado para criar verdadeiras caraterísticas à nanoescala (inferiores a 1 micrómetro), que requerem técnicas litográficas mais avançadas.
O controlo do processo não é negociável
O sucesso depende do controlo preciso dos parâmetros principais: pressão, temperatura e tempo .Pequenos desvios podem levar a uma transferência incompleta de caraterísticas, tensão do material ou falhas de ligação.A obtenção de resultados repetíveis requer uma calibração cuidadosa e disciplina de processo.
Fazer a escolha certa para o seu objetivo
Para determinar se este método é adequado para o seu projeto, considere o seu objetivo principal.
- Se o seu objetivo principal for um teste de prova de conceito rápido e de baixo custo: Uma prensa hidráulica é uma ferramenta ideal para transformar, de forma rápida e económica, novos designs de chips em protótipos funcionais para validação experimental.
- Se o seu foco principal são as caraterísticas mais pequenas do que um micrómetro: É provável que tenha de explorar métodos de fabrico mais avançados, como a litografia por feixe de electrões ou a litografia por nanoimpressão.
- Se o seu objetivo principal é o fabrico de grandes volumes: Este método destina-se à criação de protótipos; para aumentar a produção em massa, deve passar para técnicas industriais como a moldagem por injeção.
Uma prensa hidráulica permite aos investigadores traduzir conceitos microfluídicos complexos em dispositivos tangíveis e testáveis com rapidez e eficiência.
Tabela de resumo:
| Aspeto | Detalhes |
|---|---|
| Aplicação principal | Impressão de canais à microescala a partir de um molde mestre em substratos de polímero através de estampagem a quente ou litografia suave |
| Principais vantagens | Fornece uma pressão uniforme para uma replicação precisa e repetível, permitindo uma iteração rápida e uma prototipagem económica |
| Técnicas comuns | Gravação a quente (aquecendo o polímero acima da transição vítrea) e litografia suave (assegurando um contacto sem bolhas) |
| Ideal para | Caraterísticas na gama de dezenas a centenas de micrómetros, perfeitas para testes de prova de conceito e laboratórios de investigação |
| Limitações | A qualidade depende do molde mestre; não é adequada para caraterísticas à nanoescala (<1 micrómetro); requer um controlo preciso da pressão, temperatura e tempo |
