O Que É Necessário Para Moldar Filmes Poliméricos Para Análise Espectroscópica? Obtenha Filmes Uniformes E Sem Defeitos Para Resultados Precisos

Para moldar um filme polimérico para análise espectroscópica, você deve primeiro aquecer o polímero acima de seu ponto de fusão ou amolecimento para permitir que ele flua. O polímero derretido é então colocado em um molde e submetido a baixa pressão, tipicamente em torno de 1 tonelada, usando uma prensa de laboratório simples. Este processo molda o material em um filme fino e consistente adequado para análise.

O desafio central não é apenas fazer um filme, mas criar um com a espessura uniforme e a clareza óptica necessárias para dados espectroscópicos confiáveis. O sucesso depende do controle preciso da temperatura e da pressão para eliminar defeitos como bolhas de ar ou variações de espessura que, de outra forma, distorceriam seus resultados.

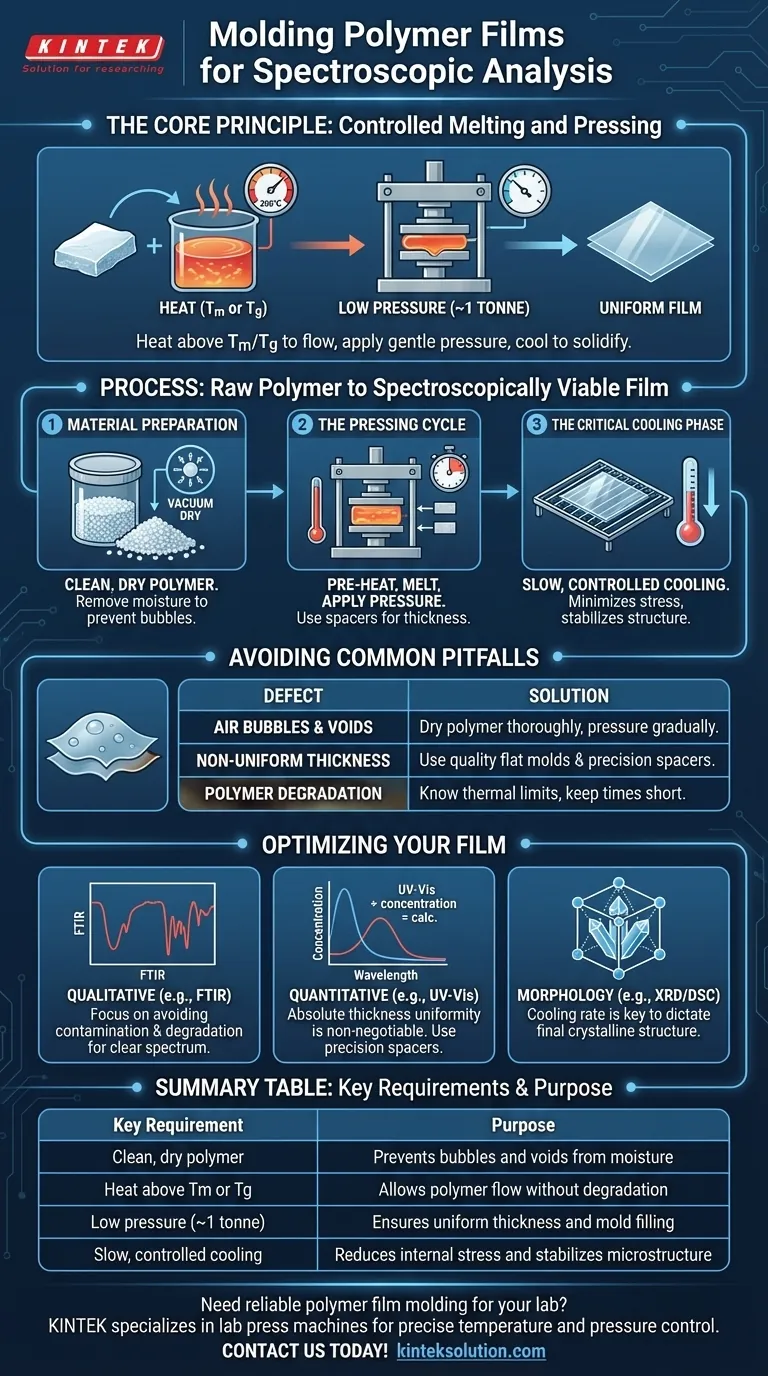

O que é necessário para moldar filmes poliméricos para análise espectroscópica? Obtenha filmes uniformes e sem defeitos para resultados precisos

O Princípio Central: Fusão e Prensagem Controladas

A base para criar um filme polimérico de alta qualidade reside em um simples processo termomecânico. Você está transformando um polímero sólido em um estado líquido temporário para remodelá-lo e, em seguida, resfriando-o de volta a um filme sólido e estável.

Atingindo a Temperatura Correta

A temperatura que você usa é a variável mais crítica. Ela deve ser alta o suficiente para permitir que o polímero flua facilmente, mas baixa o suficiente para evitar a degradação térmica, que alteraria a própria química que você pretende medir.

Para polímeros semicristalinos como polietileno ou polipropileno, você deve aquecer bem acima da temperatura de fusão (Tm). Para polímeros amorfos como o poliestireno, você precisa estar significativamente acima da temperatura de transição vítrea (Tg).

Aplicando Pressão Suave e Consistente

O objetivo da pressão é garantir que o polímero fundido preencha completamente a cavidade do molde e se conforme ao formato das placas do molde.

As referências observam corretamente que baixa pressão (cerca de 1 tonelada) é geralmente suficiente. Pressão excessiva é contraproducente, pois pode prender ar, criar tensões internas no filme e potencialmente danificar o equipamento. Uma prensa de laboratório padrão de 2 toneladas fornece força mais do que suficiente.

O Papel do Molde e dos Espaçadores

O molde em si define a qualidade final do filme. Ele consiste tipicamente em duas placas de aço planas e polidas. Para controle preciso da espessura, calços ou espaçadores de espessura conhecida são colocados ao redor do polímero.

Quando a pressão é aplicada, as placas se fecham até serem paradas pelos espaçadores, garantindo que o filme resultante tenha uma espessura perfeitamente uniforme em toda a sua área.

Do Polímero Bruto ao Filme Viável Espectroscopicamente

Um processo repetível é fundamental para produzir filmes consistentes. Seguir um ciclo estruturado elimina suposições e minimiza defeitos comuns.

Etapa 1: Preparação do Material

Sempre comece com um polímero limpo e seco. Qualquer umidade presente nos grânulos ou no pó do polímero se transformará em vapor ao ser aquecido, criando bolhas e vazios desastrosos em seu filme final. Se necessário, seque seu material em um forno a vácuo antes de prensar.

Etapa 2: O Ciclo de Prensagem

Um ciclo típico envolve pré-aquecimento, prensagem e resfriamento. Coloque o polímero e quaisquer espaçadores entre as placas do molde (muitas vezes com folhas antiaderentes como papel alumínio ou filme Kapton) e insira-os na prensa pré-aquecida.

Permita que o material derreta completamente antes de aplicar pressão. Uma leve pressão inicial de "toque" ajuda o material a se espalhar, seguida pela etapa principal de prensagem (por exemplo, 1 tonelada por 1-2 minutos) para finalizar a forma.

Etapa 3: A Fase Crítica de Resfriamento

A forma como você resfria o filme é tão importante quanto a forma como você o aquece. A taxa de resfriamento determina a microestrutura final (cristalinidade) do polímero, o que pode afetar diretamente sua assinatura espectroscópica.

Para a maioria das aplicações, um processo de resfriamento lento e controlado (seja na prensa com o aquecimento desligado ou em uma bancada) é preferível para minimizar a tensão interna e produzir uma amostra mais estável e homogênea.

Entendendo os Armadilhas Comuns

Obter um filme perfeito requer antecipar e evitar problemas comuns que podem inutilizar sua amostra para análise.

Defeito: Bolhas de Ar e Vazios

Este é o problema mais frequente. Bolhas dispersam a luz e criam áreas de sinal zero, arruinando a clareza óptica. É quase sempre causado por ar preso ou umidade no material inicial.

Solução: Seque bem o polímero e aplique a pressão gradualmente para permitir que o ar escape.

Defeito: Espessura Não Uniforme

Variações na espessura impossibilitam a análise quantitativa, pois o caminho óptico da luz é inconsistente (violando a lei de Beer-Lambert).

Solução: Use placas de molde planas e de alta qualidade e espaçadores de precisão. Garanta que a prensa aplique força uniformemente.

Defeito: Degradação do Polímero

Aquecer o polímero por muito tempo ou em temperatura muito alta quebrará suas ligações químicas. Você não estará mais analisando seu material original.

Solução: Conheça os limites de estabilidade térmica do seu polímero e mantenha os tempos de aquecimento e prensagem os mais curtos possíveis.

Otimizando Seu Filme para Sua Análise

As características ideais do filme dependem da questão analítica específica que você está fazendo. Adapte seu método de preparação ao seu objetivo.

Se seu foco principal for identificação qualitativa (por exemplo, FTIR): Seu objetivo principal é obter um espectro claro sem picos de interferência. Concentre-se em evitar contaminação e degradação do polímero.
Se seu foco principal for medição quantitativa (por exemplo, concentração via UV-Vis): A uniformidade absoluta da espessura do filme é inegociável. Usar espaçadores de precisão e garantir pressão uniforme são suas etapas mais críticas.
Se seu foco principal for estudar a morfologia do polímero (por exemplo, com XRD ou DSC): A taxa de resfriamento é a variável mais importante a ser controlada, pois dita diretamente a estrutura cristalina final do filme.

Ao dominar esses fundamentos de calor, pressão e resfriamento, você transforma um polímero simples em uma ferramenta precisa para gerar dados analíticos confiáveis.

Tabela de Resumo:

Etapa	Requisito Chave	Propósito
Preparação do Material	Polímero limpo e seco	Previne bolhas e vazios causados pela umidade
Controle de Temperatura	Aquecer acima de Tm ou Tg	Permite o fluxo do polímero sem degradação
Aplicação de Pressão	Baixa pressão (~1 tonelada)	Garante espessura uniforme e preenchimento do molde
Fase de Resfriamento	Resfriamento lento e controlado	Reduz o estresse interno e estabiliza a microestrutura
Armadilhas Comuns	Evitar bolhas de ar, espessura não uniforme, degradação	Mantém a clareza óptica e a precisão espectroscópica

Precisa de moldagem confiável de filme polimérico para o seu laboratório? A KINTEK é especializada em máquinas de prensa de laboratório, incluindo prensas de laboratório automáticas, prensas isostáticas e prensas de laboratório aquecidas, projetadas para fornecer controle preciso de temperatura e pressão para filmes uniformes e de alta qualidade. Aumente sua análise espectroscópica com nossos equipamentos duráveis — entre em contato conosco hoje para discutir as necessidades do seu laboratório e ver como podemos aumentar sua eficiência!
