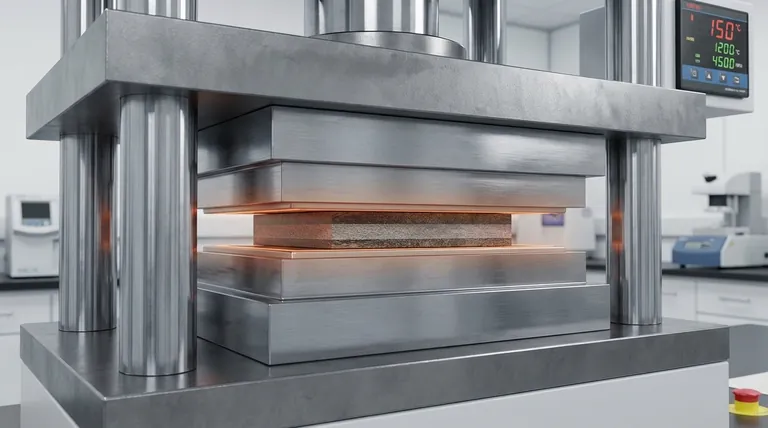

Essencialmente, a viga móvel e a placa de prensagem a quente devem ser suficientemente fortes para suportar a carga operacional máxima e suficientemente rígidas para resistir à deformação. Estes dois requisitos essenciais garantem que a imensa pressão gerada pela prensa é aplicada uniformemente no material, o que é fundamental para obter resultados consistentes e fiáveis.Qualquer falha na resistência ou rigidez compromete diretamente a qualidade do produto e introduz riscos de segurança significativos.
A integridade estrutural da viga e do cilindro de uma prensa a quente não tem apenas a ver com a prevenção de falhas catastróficas.É a base da precisão e repetibilidade experimental.Pequenas deformações sob carga podem arruinar um lote inteiro de amostras, tornando estes requisitos estruturais uma preocupação primordial para qualquer aplicação séria.
Os requisitos estruturais fundamentais
A conceção destes componentes é um equilíbrio cuidadoso entre a ciência dos materiais, a engenharia mecânica e a dinâmica térmica.Têm de funcionar como um sistema único e estável sob forças e temperaturas extremas.
Capacidade de suporte de carga
O requisito mais óbvio é a capacidade de suportar a força total gerada pelo sistema hidráulico ou pneumático sem falhar.Isto é conhecido como resistência máxima .
Toda a estrutura, e especificamente a viga móvel, é normalmente feita de aço durável para suportar estas imensas forças de compressão.A conceção deve incluir um fator de segurança significativo, garantindo que pode suportar cargas muito para além da pressão máxima de funcionamento indicada.
Rigidez e resistência à deformação
Talvez mais importante do que a resistência final seja a rigidez -a capacidade do componente de resistir à flexão ou à deflexão sob carga.Mesmo uma deformação minúscula pode levar a uma distribuição desigual da pressão.
Para prensas a quente de placas grandes, isto é fundamental.Uma viga que se curve, mesmo que ligeiramente, no centro aplicará menos pressão aí do que nas extremidades, tornando a prensa inútil para aplicações que exijam propriedades uniformes.O objetivo é manter qualquer deflexão dentro de tolerâncias excecionalmente apertadas e predefinidas.
Estabilidade geométrica e dimensional
A viga e a placa devem ser maquinadas com precisão e manter a sua geometria em todas as condições de funcionamento.Isto envolve dois conceitos-chave:
- Paralelismo: O feixe móvel deve manter-se perfeitamente paralelo à placa de base fixa durante o seu percurso e aplicação de pressão.
- Planicidade: A superfície da placa de prensagem a quente (também conhecida como prato) deve ser excecionalmente plana e permanecer assim quando aquecida e colocada sob carga.
O design também deve fornecer uma margem dimensional, o que significa que a superfície da placa deve ser maior do que a maior peça de trabalho planeada para garantir uma pressão e temperatura uniformes nas extremidades.
A placa de prensagem a quente:Um componente multifuncional
O cilindro é mais do que um simples bloco de metal.É um componente ativo responsável por fornecer calor e pressão uniformemente.
Escolha do material para o desempenho térmico
O material para a placa deve equilibrar a condutividade térmica com a resistência a altas temperaturas.Tem de aquecer rápida e uniformemente, ao mesmo tempo que resiste a deformações ou amolecimento.
Os materiais comuns incluem aços especializados para ferramentas ou ligas de alumínio de alta resistência, escolhidos pela sua capacidade de manter a rigidez a temperaturas elevadas.Alguns projectos especializados podem utilizar materiais como o titânio para uma uniformidade de temperatura superior.
Sistemas de aquecimento integrados
As placas não são blocos sólidos; contêm canais internos para aquecedores de cartuchos eléctricos ou fluidos.A conceção destes canais é fundamental.
Estas vias devem ser projectadas para proporcionar distribuição uniforme do calor em toda a superfície, sem comprometer a integridade estrutural da placa.As zonas de aquecimento segmentadas são frequentemente utilizadas para proporcionar um controlo de temperatura mais granular.
Compreender os compromissos e as armadilhas
Especificar ou comprar uma prensa a quente requer o reconhecimento dos compromissos inerentes à sua conceção e as consequências de uma engenharia deficiente.
Força vs. Rigidez
Uma viga mais grossa e mais pesada será mais rígida e resistirá melhor à deflexão.No entanto, isto aumenta o custo do material, o peso total e a inércia do sistema móvel.O desafio da engenharia é conseguir a máxima rigidez com um design optimizado e eficiente, recorrendo frequentemente a vigas em I ou a estruturas com muitas nervuras.
O desafio da expansão térmica
O aquecimento de uma placa de metal provoca a sua expansão.Se não for gerida corretamente, esta expansão fará com que a placa se deforme, destruindo a sua planicidade e arruinando o controlo do processo.
Isto é atenuado através de uma seleção cuidadosa do material, de uma conceção mecânica que permita uma expansão controlada e de sistemas precisos de controlo da temperatura que evitem o choque térmico.
As consequências da falta de especificação
Uma prensa com uma viga ou um cilindro concebido de forma inadequada é um risco.Produzirá consistentemente produtos de baixa qualidade e não uniformes devido a uma pressão desigual.
Mais importante ainda, uma falha estrutural sob a imensa energia de um sistema hidráulico é um evento de segurança catastrófico.É por isso que uma construção robusta, limites de carga claros e caraterísticas de segurança como válvulas de alívio de pressão não são negociáveis.
Fazer a escolha certa para o seu objetivo
Ao avaliar uma prensa a quente de laboratório, vá para além das especificações de pressão e temperatura de topo e analise o design estrutural.
- Se o seu foco principal é a formação de material de alta precisão: Dê prioridade a prensas que especifiquem uma deflexão mínima sob carga máxima e tolerâncias superiores de planicidade das placas (frequentemente medidas em microns).
- Se o seu foco principal é o processamento a alta temperatura: Examine minuciosamente o material da placa (por exemplo, aço para ferramentas de alta qualidade vs. alumínio) e a sua conceção para gerir a expansão térmica e garantir a uniformidade da temperatura.
- Se o seu foco principal é a segurança e a fiabilidade a longo prazo: Procure uma construção de estrutura robusta, como um design de quatro colunas, e exija documentação sobre os factores de segurança da máquina e as classificações de carga máxima.
Ao compreender estes princípios estruturais fundamentais, pode selecionar ou especificar com confiança uma prensa a quente que forneça os resultados precisos e repetíveis que o seu trabalho exige.
Tabela de resumo:
| Requisito | Caraterísticas-chave | Importância |
|---|---|---|
| Capacidade de carga | Elevada resistência final, fator de segurança | Evita a falha sob carga máxima |
| Rigidez e resistência à deformação | Deflexão mínima, tolerâncias apertadas | Garante uma distribuição uniforme da pressão |
| Estabilidade geométrica | Paralelismo, planeza, margem dimensional | Mantém a precisão e a repetibilidade |
| Desempenho térmico | Escolha do material (por exemplo, aço para ferramentas), distribuição uniforme do calor | Resiste à deformação e assegura o controlo da temperatura |
