No ensaio de concreto, um pórtico hidráulico é usado para determinar a resistência final à compressão de uma amostra de concreto. A máquina aplica uma carga lenta, controlada e continuamente crescente a um cilindro ou cubo de concreto padronizado. O ensaio termina quando a amostra fratura visivelmente, e a força máxima aplicada imediatamente antes da falha é registrada como sua resistência à compressão.
O propósito central do uso de um pórtico hidráulico não é apenas quebrar o concreto, mas medir com precisão sua resistência máxima às forças de esmagamento. Esses dados são a métrica fundamental usada por engenheiros para verificar se o material atende às especificações de projeto de uma obra, garantindo a integridade estrutural e a segurança.
O Princípio do Ensaio de Compressão
O ensaio de compressão é o ensaio de qualidade mais comum e importante realizado em concreto endurecido. O pórtico hidráulico é simplesmente a ferramenta que permite que este ensaio seja realizado com precisão e repetibilidade.
Simulando Cargas do Mundo Real
A função primária do concreto em estruturas como edifícios, barragens e fundações é resistir a forças compressivas. As colunas que sustentam um edifício, por exemplo, estão constantemente sendo esmagadas pelo peso acima delas.
Um pórtico hidráulico simula essas condições do mundo real em um ambiente laboratorial controlado. Ao exercer uma força medida, ele fornece dados valiosos sobre como o concreto se comportará sob a tensão que se espera que ele suporte no uso real.
Por Que Compressão, e Não Tração?
O concreto é um material com uma dualidade crítica: ele é excepcionalmente forte em compressão, mas incrivelmente fraco em tração (resistir a ser puxado). Uma mistura de concreto típica pode ter uma resistência à compressão dez vezes maior do que sua resistência à tração.
Devido a isso, os engenheiros projetam estruturas de modo que os elementos de concreto lidem quase exclusivamente com cargas compressivas. Portanto, testar a compressão é a medida mais relevante de sua resistência útil. Qualquer referência a testar a resistência à tração do concreto com um pórtico é tipicamente um mal-entendido de sua função estrutural primária.
O Papel da Força Controlada
A característica definidora de um pórtico de ensaio não é sua força bruta, mas seu controle. A carga deve ser aplicada a uma taxa lenta, estável e especificada.
Se a força fosse aplicada muito rapidamente, criaria uma carga de impacto, e não uma carga estática, resultando em um valor de resistência impreciso e artificialmente alto. A aplicação controlada garante que os resultados sejam consistentes e comparáveis entre diferentes laboratórios e projetos.
O Processo de Ensaio Passo a Passo
Embora o conceito seja simples, a execução é altamente padronizada para garantir que os dados sejam confiáveis.
1. Preparação da Amostra
O processo começa muito antes de a amostra chegar ao pórtico. Um cilindro ou cubo de ensaio é moldado a partir de um lote fresco de concreto, geralmente no local da obra.
Esta amostra é então "curada" sob condições controladas de temperatura e umidade por um período padrão, mais comumente 28 dias. Isso permite que o concreto hidrate e atinja sua resistência de projeto.
2. O Ensaio de Compressão
O cilindro de concreto curado é colocado no centro do pórtico hidráulico sobre uma placa de apoio de aço. O operador aciona o sistema hidráulico, que empurra um pistão para aplicar uma carga na amostra.
O manômetro ou display digital da máquina mostra a força sendo aplicada em tempo real. O operador observa a amostra em busca do primeiro sinal de fratura.
3. Identificação do Ponto de Falha
À medida que a carga aumenta, microfissuras se formarão dentro do concreto, eventualmente coalescendo em fissuras maiores e visíveis. A amostra falhará por fim, muitas vezes com um som alto, ao ser esmagada e fraturada.
O pórtico hidráulico registra a carga máxima (em libras ou Newtons) que foi aplicada imediatamente antes da falha da amostra.
4. Cálculo da Resistência à Compressão
A etapa final é um cálculo simples. A resistência final à compressão é a carga máxima aplicada dividida pela área da seção transversal da amostra.
Resistência = Força Máxima / Área da Superfície
O resultado é expresso em libras por polegada quadrada (psi) ou megapascals (MPa). Esse valor é então comparado com a resistência especificada nos projetos de engenharia.
Armadilhas Comuns a Evitar
A precisão de um ensaio de compressão é altamente sensível ao procedimento e à interpretação.
A Importância da Qualidade da Amostra
O ensaio é tão bom quanto a amostra. Um cilindro mal preparado com vazios de ar (favos) ou um que foi curado incorretamente falhará com uma carga menor, fornecendo um resultado falsamente ruim para um lote de concreto que, de outra forma, seria bom.
Interpretação Incorreta dos Resultados do Ensaio
O valor de resistência de 28 dias é um ponto de referência. A resistência do concreto no local pode ser influenciada pelas condições reais de cura, temperatura ambiente e umidade, que podem diferir do ambiente laboratorial controlado.
O Equívoco do Ensaio de Tração
É um erro crítico confundir o ensaio de compressão com o ensaio de tração para concreto. Embora os pórticos hidráulicos possam ser equipados com garras para puxar materiais, este não é o método padrão ou primário para avaliar as propriedades estruturais do concreto. Projetar uma estrutura de concreto com base em sua resistência à tração é uma receita para o fracasso.
Aplicando Isso ao Seu Objetivo
O valor da resistência à compressão é mais do que apenas um número; sua importância depende do seu papel.
- Se seu foco principal for projeto estrutural e segurança: O valor da resistência à compressão (conhecido como f'c) derivado deste ensaio é o valor inegociável usado em todos os cálculos para garantir que uma estrutura possa suportar com segurança as cargas pretendidas.
- Se seu foco principal for garantia de qualidade: Use este ensaio para verificar se cada lote de concreto entregue a um canteiro de obras atende às especificações do projeto antes de ser concretado, prevenindo o uso de materiais de qualidade inferior.
- Se seu foco principal for ciência dos materiais: Veja este ensaio como o método fundamental para caracterizar o comportamento mecânico do concreto e a linha de base essencial para desenvolver novas misturas de maior desempenho.
Em última análise, o pórtico hidráulico transforma um simples bloco de concreto em um ponto de dados crítico que sustenta a segurança e a longevidade de todo o nosso ambiente construído.
Tabela Resumo:
| Aspecto | Detalhes |
|---|---|
| Propósito | Medir a resistência final à compressão de amostras de concreto para verificação da integridade estrutural. |
| Processo | Aplicar carga controlada e crescente a cilindros/cubos padronizados até a falha, registrando a força máxima. |
| Métrica Chave | Resistência à compressão (psi ou MPa) calculada como força máxima dividida pela área da seção transversal. |
| Usos Comuns | Garantia de qualidade na construção, pesquisa em ciência dos materiais e validação de projeto de engenharia. |
Garanta que o ensaio de concreto do seu laboratório seja preciso e confiável com os pórticos hidráulicos avançados da KINTEK. Nossos pórticos de laboratório automáticos, pórticos isostáticos e pórticos de laboratório aquecidos são projetados para precisão e durabilidade, ajudando você a atender a rigorosos padrões da indústria. Se você atua na construção, pesquisa ou controle de qualidade, a KINTEK fornece soluções personalizadas para aprimorar sua eficiência de ensaio e integridade de dados. Entre em contato conosco hoje para discutir suas necessidades e descobrir como nossos equipamentos podem apoiar seus projetos com desempenho superior e suporte especializado!

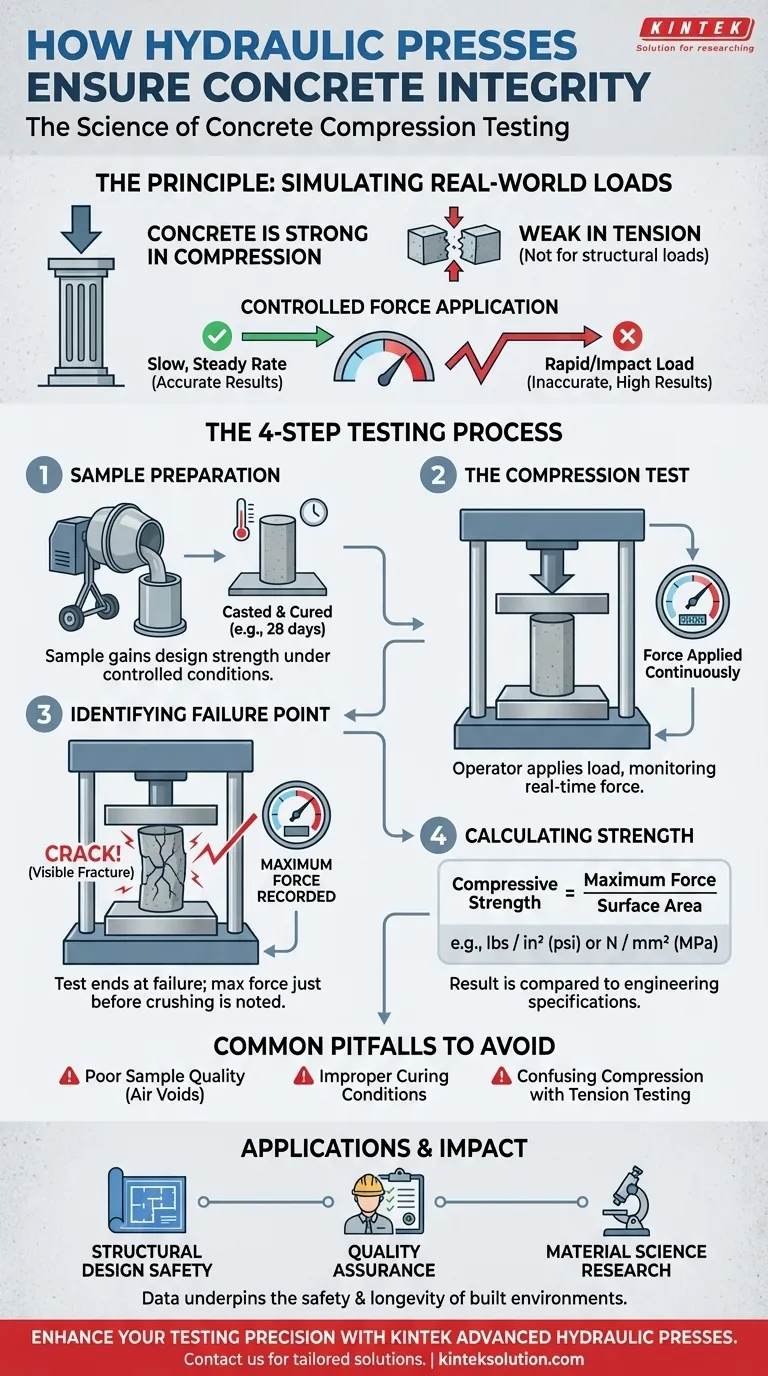

Guia Visual
