O processo de prensagem a quente melhora o contato interfacial aplicando simultaneamente calor e pressão mecânica para eliminar vazios físicos entre o cátodo e o eletrólito de estado sólido. Ao amaciar o ligante polimérico e forçar o fluxo do material, ele transforma uma fronteira solta e porosa em uma interface sólida-sólida densa e contínua que reduz drasticamente a resistência.
Ponto Principal: A eficácia das baterias de estado sólido depende da minimização da resistência na junção entre as camadas. A prensagem a quente não é apenas uma etapa de ligação; é um mecanismo de densificação que reduz a impedância interfacial em aproximadamente 75% (de ~248 Ω·cm² para ~62 Ω·cm²), permitindo o transporte eficiente de íons de lítio.
A Mecânica da Engenharia de Interface
Para entender por que esse processo é essencial, deve-se observar o estado físico dos materiais antes do tratamento.
Eliminando Vazios Microscópicos
As etapas iniciais de fabricação, como a evaporação do solvente, geralmente deixam grandes poros e lacunas dentro da membrana do eletrólito.
Esses vazios físicos atuam como barreiras ao fluxo iônico. A prensagem a quente aplica força mecânica para fechar fisicamente essas lacunas, garantindo que o cátodo e o eletrólito estejam em contato íntimo, em vez de apenas se tocando em pontos altos.
Ativando o Ligante Polimérico
O calor é o catalisador para o rearranjo estrutural. Ao aumentar a temperatura — tipicamente para cerca de 70°C — o processo amacia o ligante polimérico (como PVDF) dentro do compósito.
Uma vez amaciado, o ligante flui mais livremente. Esse fluxo induzido permite que o polímero preencha os interstícios entre os enchimentos cerâmicos de LLZTO, criando uma estrutura interna coesa.
Criando uma Estrutura Monolítica
A pressão atua como densificador. A aplicação de pressão precisa, geralmente em torno de 20 MPa, força os materiais amaciados a se consolidarem.
Isso transforma a estrutura revestida inicialmente solta e porosa em um todo denso e contínuo. O resultado é uma estrutura "monolítica" mecanicamente robusta, onde as camadas estão firmemente ligadas, em vez de componentes separados pressionados juntos.
Ganhos de Desempenho Quantificáveis
As mudanças estruturais induzidas pela prensagem a quente se traduzem diretamente em métricas mensuráveis de desempenho da bateria.
Redução Drástica da Impedância
A métrica primária de sucesso é a redução da impedância interfacial.
Referências indicam que este processo pode reduzir a impedância de aproximadamente 248 Ω·cm² para cerca de 62 Ω·cm². Essa redução é crítica para minimizar a perda de energia durante a operação da bateria.
Transporte Iônico Otimizado
Uma interface contínua facilita o transporte suave de íons de lítio.
Ao remover os gargalos físicos (vazios), a bateria atinge desempenho de ciclo e capacidade de taxa aprimorados. Os íons podem se mover através da interface sem a resistência causada por pontos de contato ruins.
Validando a Transformação
Os engenheiros verificam o sucesso do processo de prensagem a quente por meio de evidências visuais diretas.
Microscopia Eletrônica de Varredura (MEV)
O padrão para verificação é observar a microestrutura da seção transversal por meio de MEV.
Comparações mostram claramente a transição de uma estrutura porosa e solta antes do tratamento para uma morfologia densa e não porosa depois. Isso fornece prova visual de que os vazios foram eliminados e o contato das partículas é otimizado.
Considerações Críticas e Restrições
Embora altamente eficaz, o processo de prensagem a quente depende de janelas de processamento específicas para funcionar corretamente.
A Necessidade de Precisão
As referências enfatizam a aplicação de pressão e temperatura "precisas".
O processo não é um instrumento cego; a temperatura deve ser suficiente para amolecer o ligante específico usado (por exemplo, PVDF) sem degradar outros componentes. Da mesma forma, a pressão deve ser alta o suficiente (por exemplo, 20 MPa) para densificar o material, mas controlada para manter a integridade estrutural.
Dependências de Materiais
O mecanismo descrito depende da presença de um componente fluível, como um ligante polimérico.
No contexto de compósitos LLZTO/PVDF, o processo funciona porque o ligante pode ser induzido a fluir e ligar os enchimentos cerâmicos. Interfaces puramente cerâmicas sem um ligante maleável exigiriam parâmetros de processamento significativamente diferentes.
Fazendo a Escolha Certa para Seu Objetivo
O processo de prensagem a quente é uma etapa fundamental para baterias de estado sólido de alto desempenho.
- Se o seu foco principal é Maximizar a Saída de Potência: Priorize este processo para reduzir a impedância interfacial (para ~62 Ω·cm²), o que melhora diretamente a capacidade de taxa da bateria.
- Se o seu foco principal é Durabilidade Mecânica: Use este processo para densificar a estrutura do compósito, transformando camadas soltas em um monólito unificado e mecanicamente forte.
Resumo: Ao eliminar vazios e fundir o cátodo ao eletrólito, a prensagem a quente transforma um ponto de falha potencial poroso em um caminho altamente eficiente e condutor para íons de lítio.
Tabela Resumo:
| Parâmetro do Processo | Valor Típico | Efeito Principal |
|---|---|---|
| Temperatura | ~70°C | Amacia o ligante polimérico (por exemplo, PVDF) para fluxo |
| Pressão | ~20 MPa | Densifica o material, elimina vazios |
| Impedância Resultante | ~62 Ω·cm² | Redução drástica do ~248 Ω·cm² inicial |
Pronto para Otimizar as Interfaces de Suas Baterias de Estado Sólido?
O processo de prensagem a quente é fundamental para transformar camadas porosas de alta resistência em uma estrutura monolítica densa com impedância drasticamente menor. Alcançar o controle preciso de temperatura e pressão necessário para essa densificação é fundamental para o desempenho e a durabilidade de sua bateria.
A KINTEK é especializada em máquinas de prensagem de laboratório, incluindo prensas de laboratório automáticas e aquecidas, projetadas para fornecer o controle preciso necessário para P&D de materiais avançados. Nossos equipamentos ajudam pesquisadores como você a criar interfaces sólidas-sólidas contínuas para transporte iônico aprimorado e saída de potência.
Entre em contato conosco hoje para discutir como nossas soluções de prensagem de laboratório podem ajudá-lo a alcançar um contato interfacial superior e acelerar o desenvolvimento de sua bateria de estado sólido.

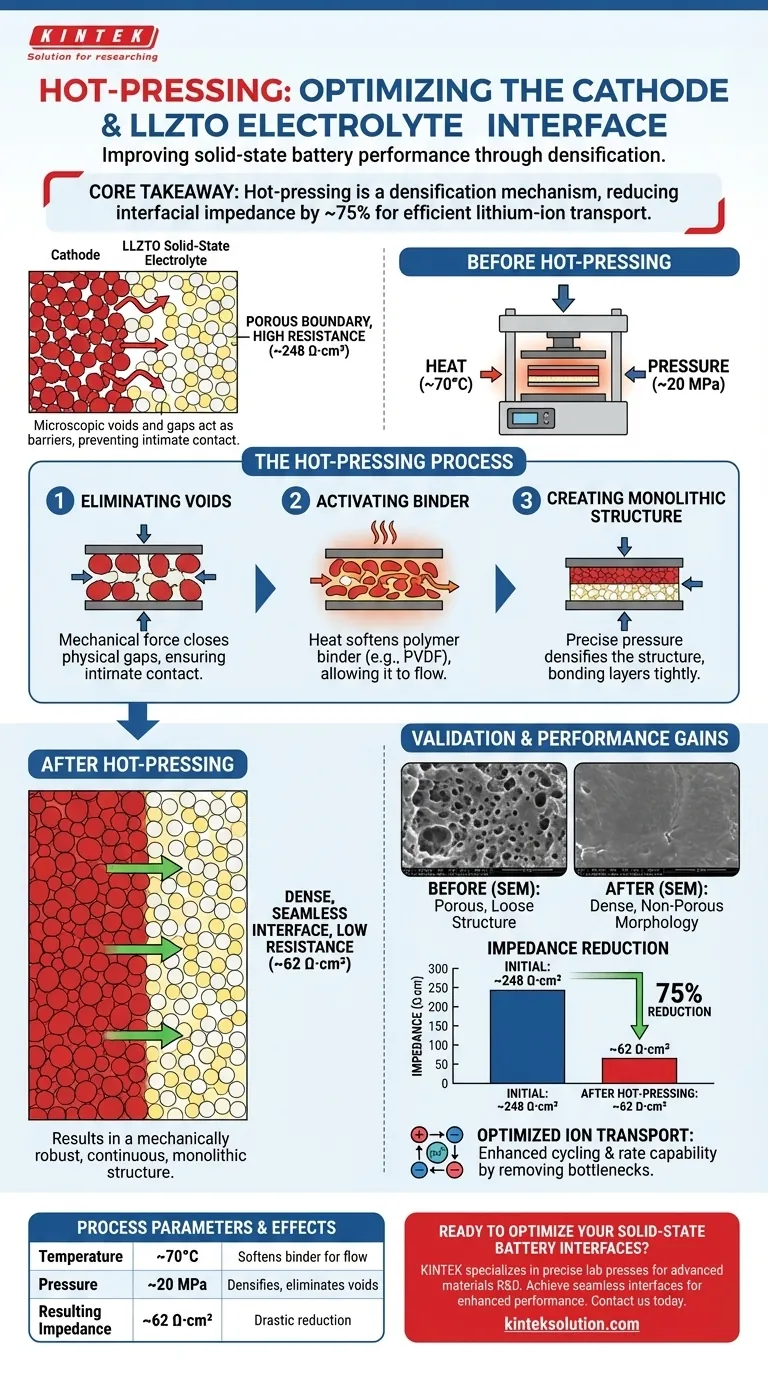

Guia Visual
Produtos relacionados
- Máquina de prensa hidráulica automática de alta temperatura com placas aquecidas para laboratório
- Prensa hidráulica manual aquecida para laboratório com placas quentes integradas Máquina de prensa hidráulica
- Máquina de prensa hidráulica para laboratório 24T 30T 60T aquecida com placas quentes para laboratório
- Máquina de prensa hidráulica aquecida manual dividida para laboratório com placas quentes
- Máquina de prensa hidráulica automática aquecida com placas quentes para laboratório
As pessoas também perguntam
- Por que uma prensa térmica hidráulica é crítica na pesquisa e na indústria? Desbloqueie a Precisão para Resultados Superiores
- O que é uma prensa hidráulica aquecida e quais são seus principais componentes? Descubra o seu poder para o processamento de materiais
- Por que uma prensa hidráulica aquecida é essencial para o Processo de Sinterização a Frio (CSP)? Sincroniza Pressão & Calor para Densificação a Baixa Temperatura
- Qual é o papel de uma prensa hidráulica com capacidade de aquecimento na construção da interface para células simétricas de Li/LLZO/Li? Permite a montagem perfeita de baterias de estado sólido
- Quais aplicações industriais uma prensa hidráulica aquecida tem além dos laboratórios? Impulsionando a Manufatura da Aeroespacial aos Bens de Consumo
